SWIT S-9204, bộ chuyển đổi và chia tín hiệu hình ảnh SDI, hỗ trợ 4 cổng tín hiệu hỗn hợp HD/SD-SDI ở đầu vào/đầu ra. Hiển thị âm thanh nhúng được mã hóa. Có thể chỉnh sửa tiêu đề video.

S-9204

Bộ chuyển đổi đa kênh  4 cổng SDI chuyển sang HDMI.

◆ 4 ngõ vào HD / SD-SDI

◆ 4 ngõ ra vòng lặp HD / SD-SDI

◆ Ngõ ra chia tín hiệu hình ảnh qua HDMI

◆ Chế độ hiển thị Quad-split, toàn màn hình và PGM / PVW

◆ Ngõ ra PGM switcher thông qua tín hiệu SDI, không bị delay.

◆ Hiển thị (2-ch) âm thanh nhúng SDI

◆ Ngõ ra âm thanh nhúng SDI qua cổng 3,5mm

◆ Hiển thị SDI timecode

◆ Tiêu đề video có thể chỉnh sửa cho mỗi tín hiệu đầu vào

◆ Hiệu chỉnh tỷ lệ 4:3 với tín hiệu đầu vào HD 16: 9

◆ Khung gắn 19-inch 1U

4 tín hiệu đầu vào SDI hiển thị phân chia trên màn hình thông qua HDMI

S-9204 là một giải pháp giám sát 4 tín hiệu đầu vào SDI với một màn hình hoặc TV HDMI. Có 3 chế độ hiển thị: màn hình hiển thị Quad-split, màn hình hiển thị toàn màn hình và màn hình hiển thị chế độ PGM / PVW.

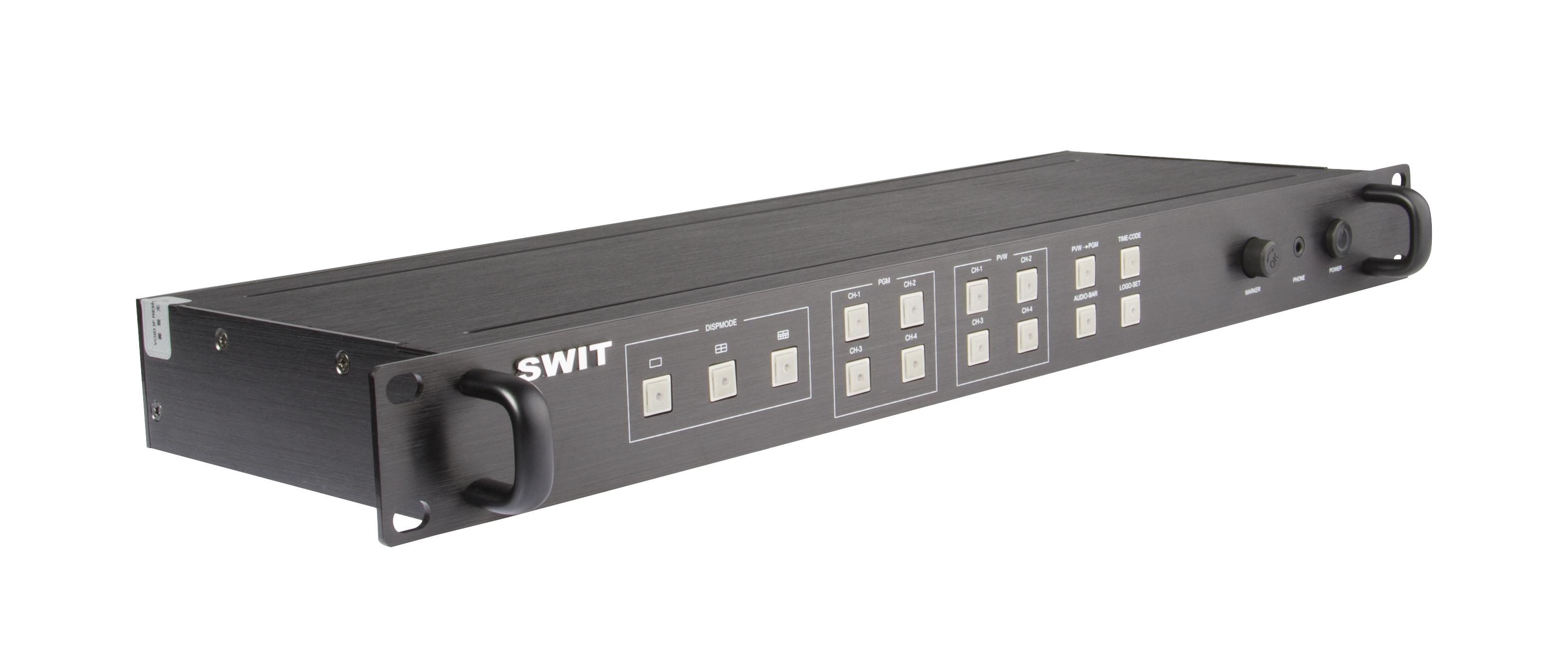

Nó được thiết kế với khung gắn 19 inch 1U và có thể được đặt trong kệ phát sóng tiêu chuẩn.

Bộ chuyển đổi 4-SDI qua SDI

Bây giờ bạn có thể sử dụng S-9204 như một bộ chuyển đổi SDI cơ bản. Nó hỗ trợ đầu ra kênh PGM thông qua SDI, chuyển đổi trực tiếp bằng cách nhấn các nút kênh trên bảng điều khiển phía trước và hỗ trợ chuyển đổi PVW sang PGM theo chế độ hiển thị PGM / PVW.

Việc chuyển đổi tín hiệu đầu ra PGM không bị delay.

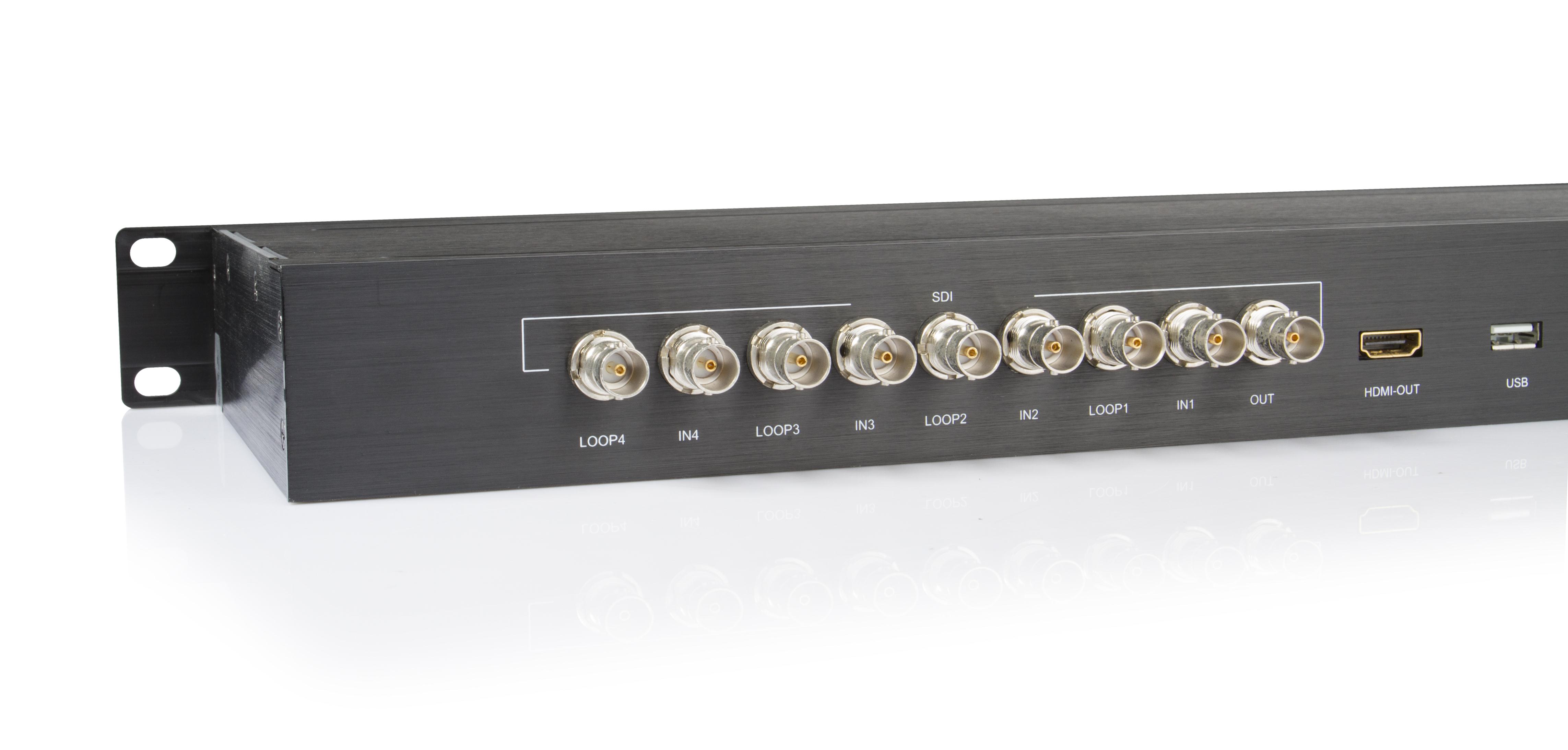

Ngõ vào và ngõ ra

S-9204 Quad Viewer hỗ trợ:

Ngõ vào HD / SD-SDI × 4

Ngõ ra vòng lặp HD / SD-SDI × 4

Ngõ ra HDMI phân giải đầu ra × 1

Ngõ ra SDI × 1

Ngõ ra âm thanh tương thích 3.5mm × 1

Lưu ý: Cùng một định dạng.

Giám sát âm thanh nhúng

Bằng thông số âm thanh hoặc tín hiệu ra ở tai nghe

Ngõ ra đa kênh HDMI hỗ trợ 2 kênh hiển thị âm thanh nhúng SDI cho mỗi kênh đầu vào. Cột thông số âm thanh có màu xanh và sẽ chuyển sang màu vàng khi vượt quá -20dB và chuyển sang màu đỏ khi vượt quá -9dB.

Và người dùng có thể chọn kênh đầu vào để xuất tín hiệu âm thanh SDI qua ổ cắm tai nghe 3,5mm.

SDI Timecode, tiêu đề kênh video

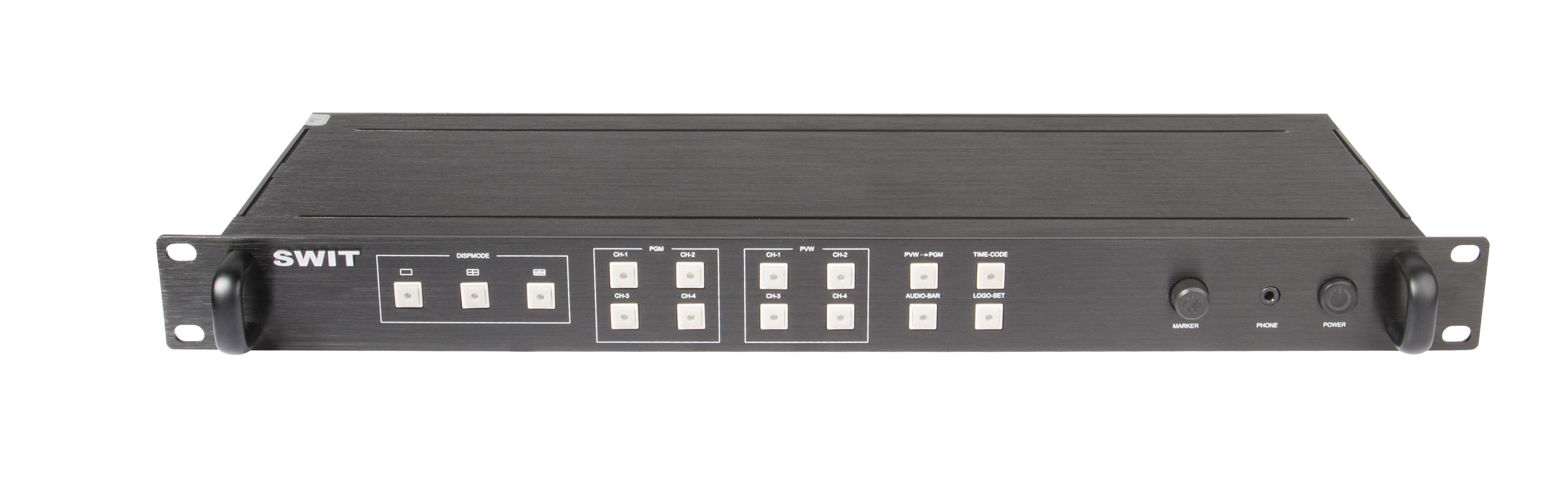

SDI timecodes của mỗi kênh đầu vào có thể được hiển thị được cung cấp bới đầu ra đa kênh HDMI . Và bạn cũng có thể chỉnh sửa tiêu đề kênh cho mỗi video đầu vào một cách dễ dàng bằng cách nhập từ các phím trên bảng điều khiển phía trước của S-9204.

Cấp nguồn

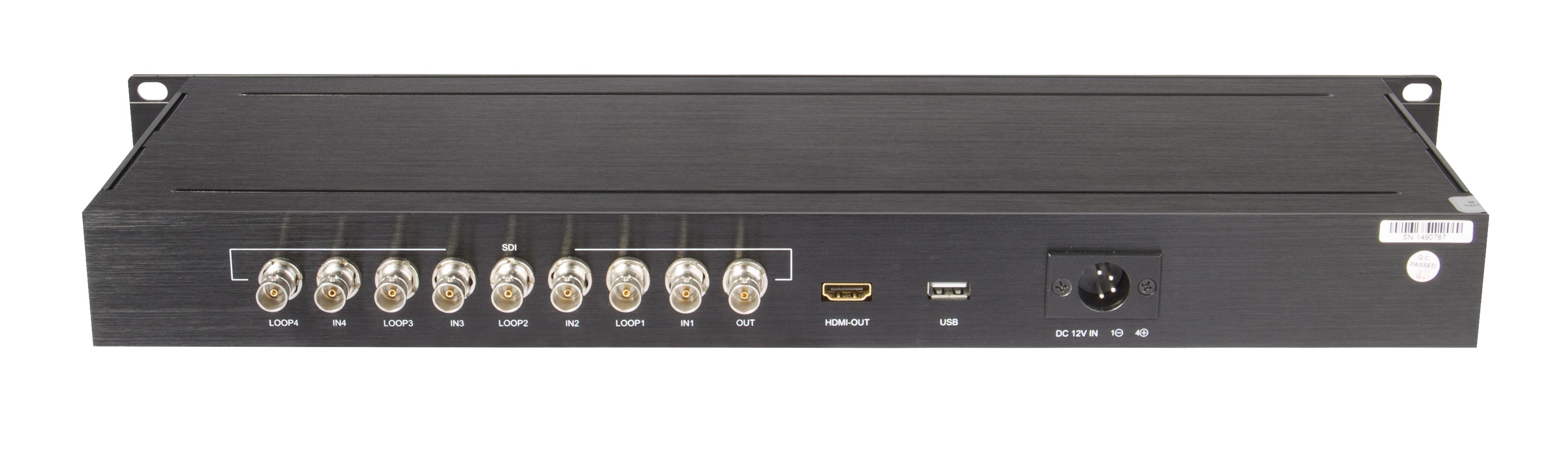

S-9204 được cấp nguồn qua ổ cắm XLR 4-pin của ngõ vào DC 12V trên bảng phía sau.

Bộ chuyển đổi nguồn 4-pin XLR được cung cấp trong gói sản phẩm.
