SWIT S-9104+, đầu chia tín hiệu SDI multiviewer, hỗ trợ 4 cổng tín hiệu hỗn hợp HD/SD-SDI ở đầu vào/đầu ra. Hiển thị âm thanh nhúng được mã hóa, hỗ trợ hiển thị UMD và Text-TALLY

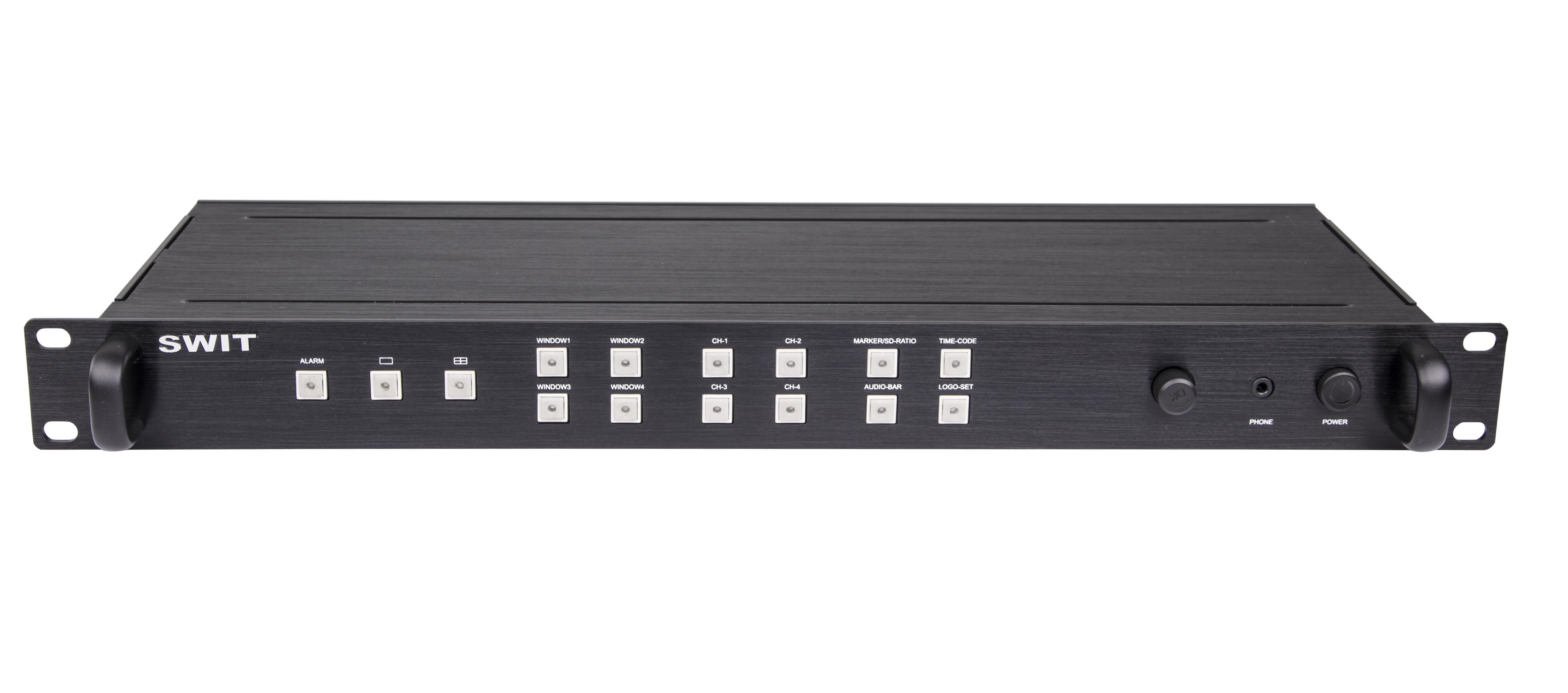

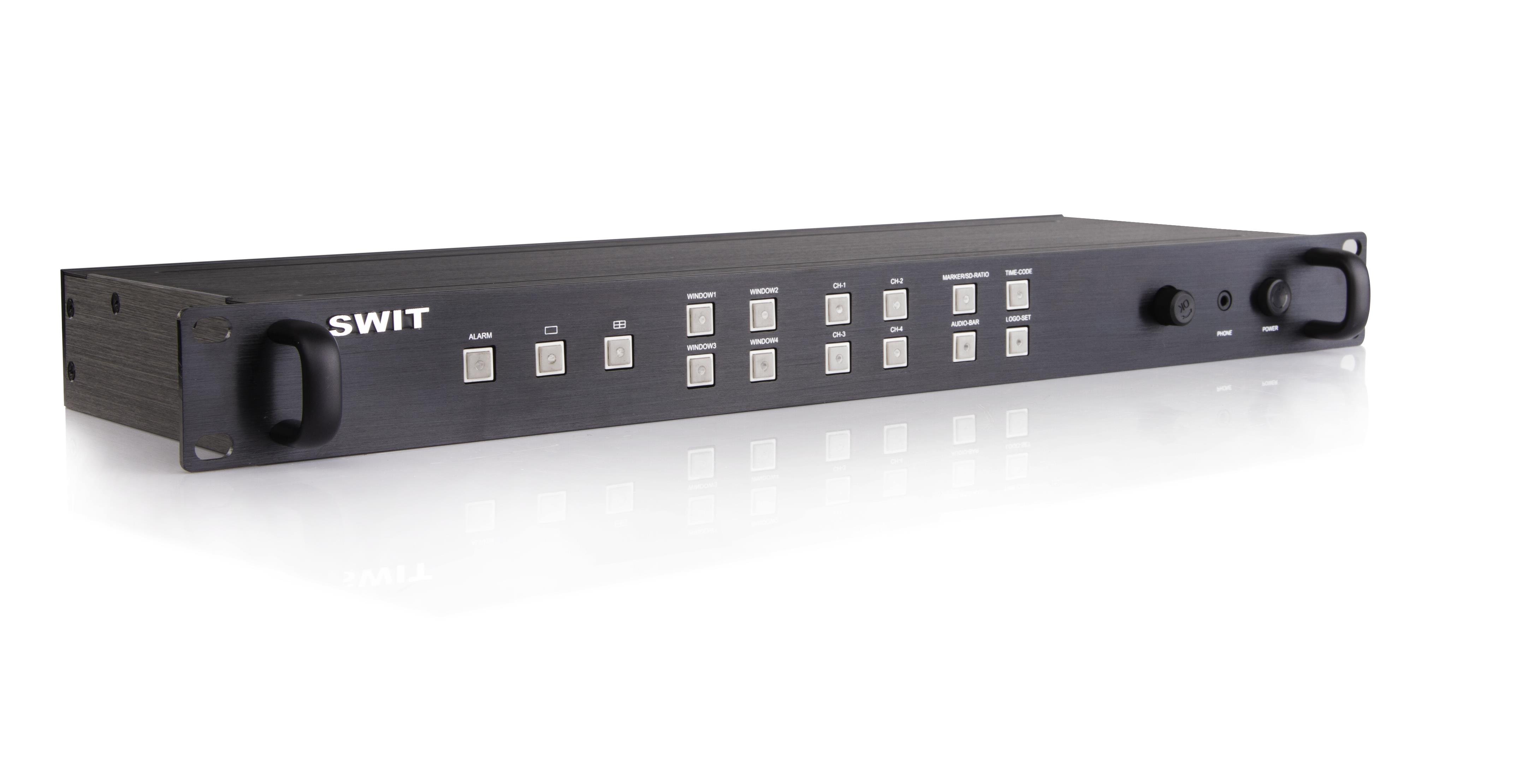

S-9104 +

4 cổng SDI chuyển sang HDMI, phân chia màn hình hiển thị

◆ Ngõ vào 4 kênh HD / SD-SDI

◆ Ngõ ra 4 ngõ HD / SD-SDI

◆ Ngõ ra phân chia màn hình cung cấp tín hiệu HDMI và SDI

◆ Bộ xử lý 10-bit FPGA mạnh mẽ

◆ Giữ nguyên màu gốc

◆ Hỗ trợ các đầu vào hỗn hợp HD và SD

◆ SDI IN1/ 2/3/4 hiển thị trên mỗi cửa sổ

◆ Hiển thị thông số âm thanh nhúng SDI (2 ch)

◆ Đầu ra âm thanh nhúng SDI qua cổng 3,5mm

◆ Hiển thị SDI timecode

◆ Hiển thị UMD / TALLY

◆ Cảnh báo tín hiệu Video / Audio bị mất,  khung hình đứng im / chuyển động

◆ Khung hình tỷ lệ 4: 3 trên đầu vào HD tỷ lệ 16: 9

◆ Khung giá 19inch 1U

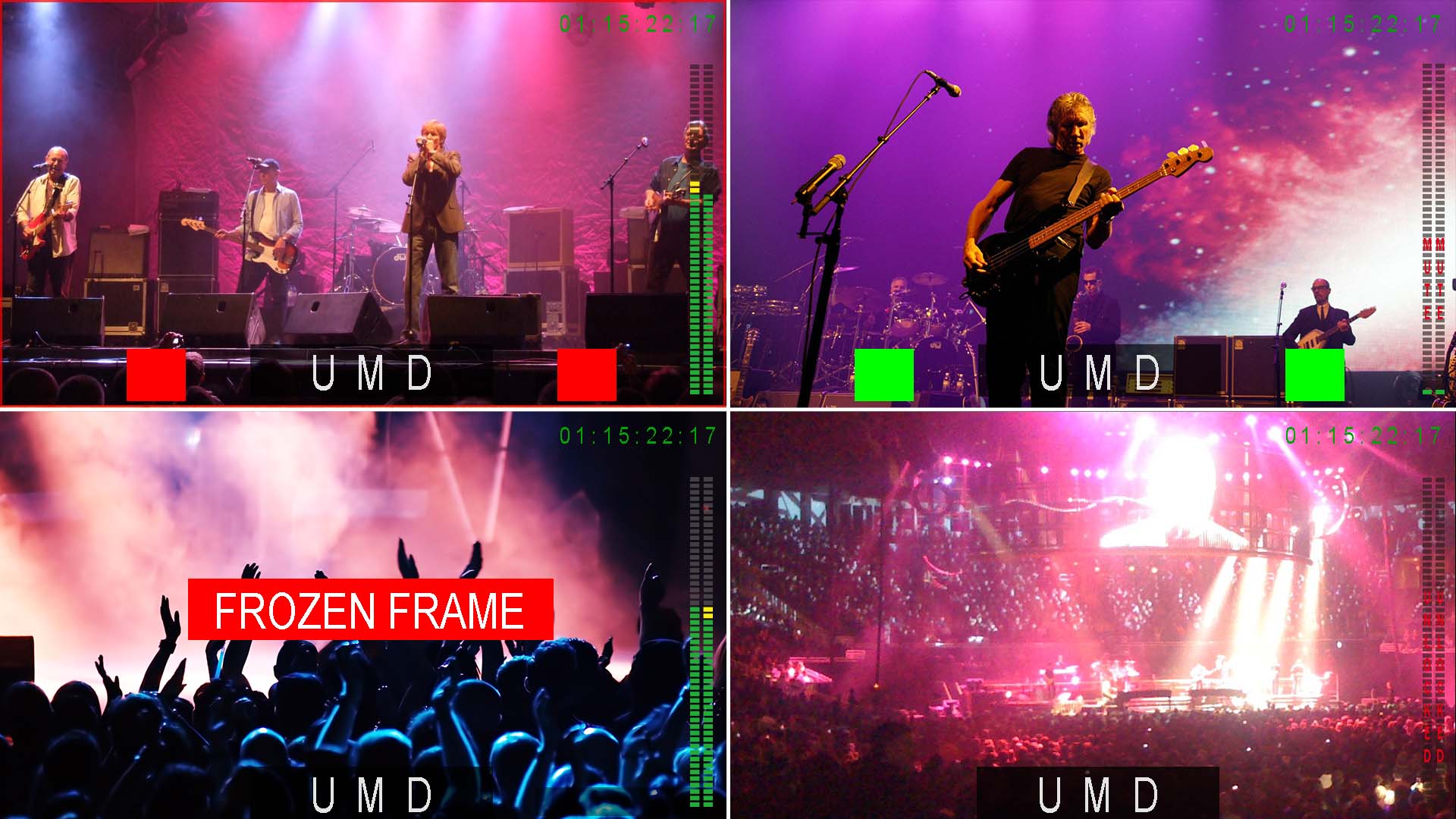

4 tín hiệu đầu vào SDI hiển thị phân chia trên màn hình

S-9104 + hỗ trợ 4 đầu vào SDI và đầu ra HDMI hoặc SDI trong chế độ hiển thị chia đôi màn hình, được sử dụng rộng rãi trong các phòng phát sóng để theo dõi 4 tín hiệu SDI bằng 1 TV có cổng HDMI. Nó được thiết kế trên khung gá đỡ 19 inch 1U đặt trong kệ phát sóng tiêu chuẩn.

Tái tạo màu sắc trung thực

Bộ vi xử lý FPGA 10-bit mạnh mẽ

S-9104 + thông qua các chip FPGA mạnh mẽ để mã hóa video đầu vào. Không có gì thay đổi tín hiệu đầu vào và đầu ra với quá trình xử lý 10-bit, đảm bảo tái tạo màu gốc của video.
Trong quá trình sản xuất video trực tiếp, việc tái tạo màu sắc trung thực sẽ giúp ích rất nhiều cho việc giám sát kỹ thuật của các máy quay.

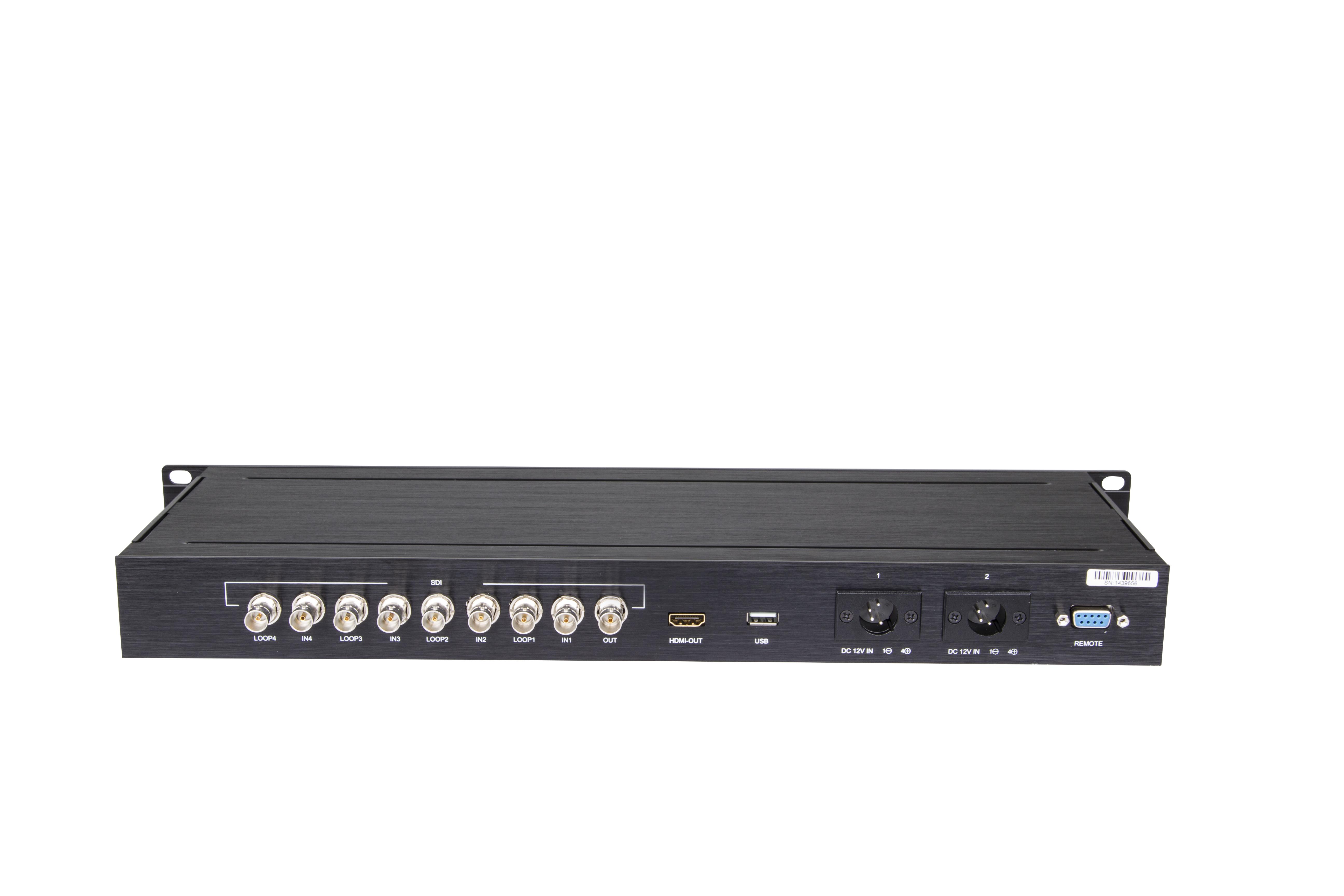

S-9104 + Quad Viewer hỗ trợ:

Ngõ vào HD / SD-SDI × 4

Ngõ ra HD / SD-SDI × 4

Ngõ ra Quad-split × 1

Ngõ ra HD / SD-SDI Quad-Split × 1

Ngõ xuất âm thanh analog 3.5mm × 1

Đầu vào hỗn hợp HD / SD

Hiện tại, các đơn vị truyền hình đã sản xuất các chương trình HD và SD. S-9104 Quad Viewer hỗ trợ đầu vào hỗn hợp HD-SDI và đầu ra SD-SDI. Hiện thị trên màn hình tín hiện SDI hoặc HDMI được phân chia.

Các định dạng trộn được với nhau như: SDI 1080i50 với SDI 576i; SDI 1080i60 với SDI 480i. Tỷ lệ hình ảnh kênh SD có thể được điều chỉnh thành 4: 3

Người dùng có thể cấu hình trên hệ điều hành Windows

Ở chế độ hiển thị Quad-split, bạn có thể cấu hình tín hiệu SDI IN 1/ 2/3/4 được hiển thị trên mỗi cửa sổ, cũng như cài đặt từng video đầu vào hiển thị toàn màn hình. Tất cả các cửa sổ để cấu hình có thể được mở lên trên bàn phím S-9104 + mà không cần phải có kết nối máy tính.

Hiển thị thông số âm thanh nhúng / Timecode

S-9104 + hỗ trợ quan sát âm thanh nhúng từ đầu vào SDI và hiển thị mã timecode.
Video đầu ra hỗ trợ 2 kênh hiển thị âm thanh nhúng SDI cho mỗi kênh đầu vào. Cột hiển thị thông số âm thanh có màu xanh và sẽ chuyển sang màu vàng khi vượt quá -20dB và chuyển sang màu đỏ khi vượt quá -9dB. Người dùng có thể chọn kênh đầu vào để xuất tín hiệu âm thanh SDI qua ổ cắm tai nghe 3,5mm.

UMD và hiển thị Text-TALLY

TSL 3.1 / 4.0

S-9104 + hỗ trợ hiển thị UMD và Text-TALLY của giao thức TSL 3.1 / 4.0. Địa chỉ TSL có thể được cấu hình trực tiếp trên S-9104 + mà không cần có kết nối PC,  chiều dài UMD tối đa là 8 ký tự. Tín hiệu đầu vào UMD / TALLY  thông qua cổng RS485.

Cảnh báo bất thường

Tín hiệu Video/ âm thanh  bị mất, màn hình đen / đứng hình.

S-9104 + cung cấp chức năng cảnh báo bất thường. Khi tín hiệu SDI đầu vào bất thường, bao gồm cả đầu vào SDI bị mất, phơi sáng hoặc hiển thị màu đen, hoặc video đầu vào vẫn còn, S-9104 + sẽ hiển thị các tín hiệu cảnh báo ở giữa màn hình, để quản trị viên phòng thu kiểm tra các sự cố hệ thống phát sóng.

Cảnh báo tín hiệu âm thanh bất thường

Âm thanh nhiễu / im lặng / âm lượng quá cao hoặc quá thấp

S-9104 + cũng cung cấp chức năng cảnh báo âm thanh bất thường. Khi âm thanh đầu vào SDI được phát hiện bất thường, bao gồm cả âm thanh bị nhiễu, âm thanh im lặng, âm lượng dưới -48dB hoặc cao hơn -10dB, S-9104 + sẽ hiển thị cảnh báo thông tin trên các âm thanh 2 ch, để quản trị viên phòng thu kiểm tra các vấn đề hệ thống phát sóng.

Cấp nguồn chính/ dự phòng

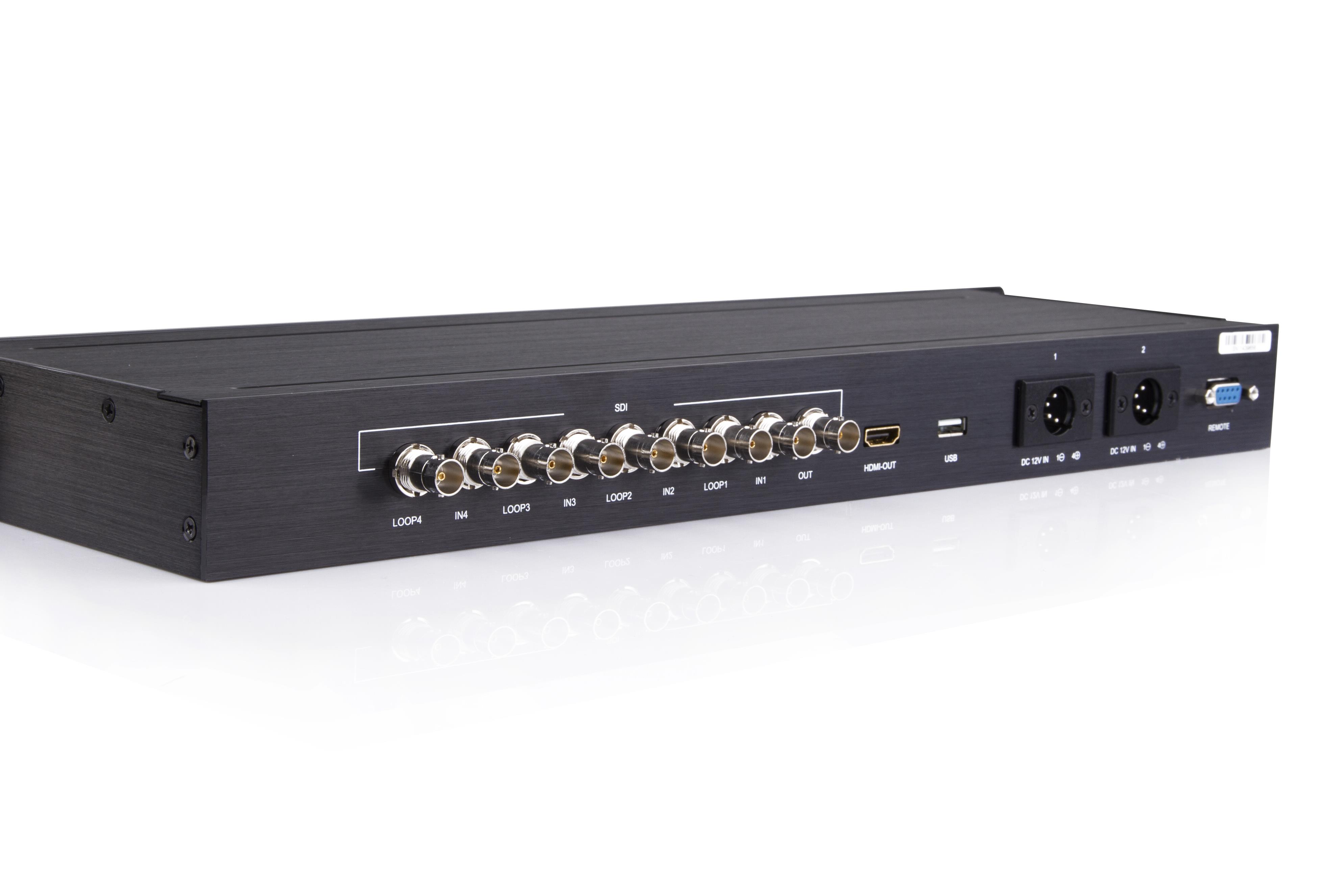

S-9104 + có 2 đầu cắm 4 chân XLR DC 12V ở mặt sau, cho nguồn điện chính và nguồn dự phòng.
Adapter 4-pin XLR được cung cấp trong gói sản phẩm.
