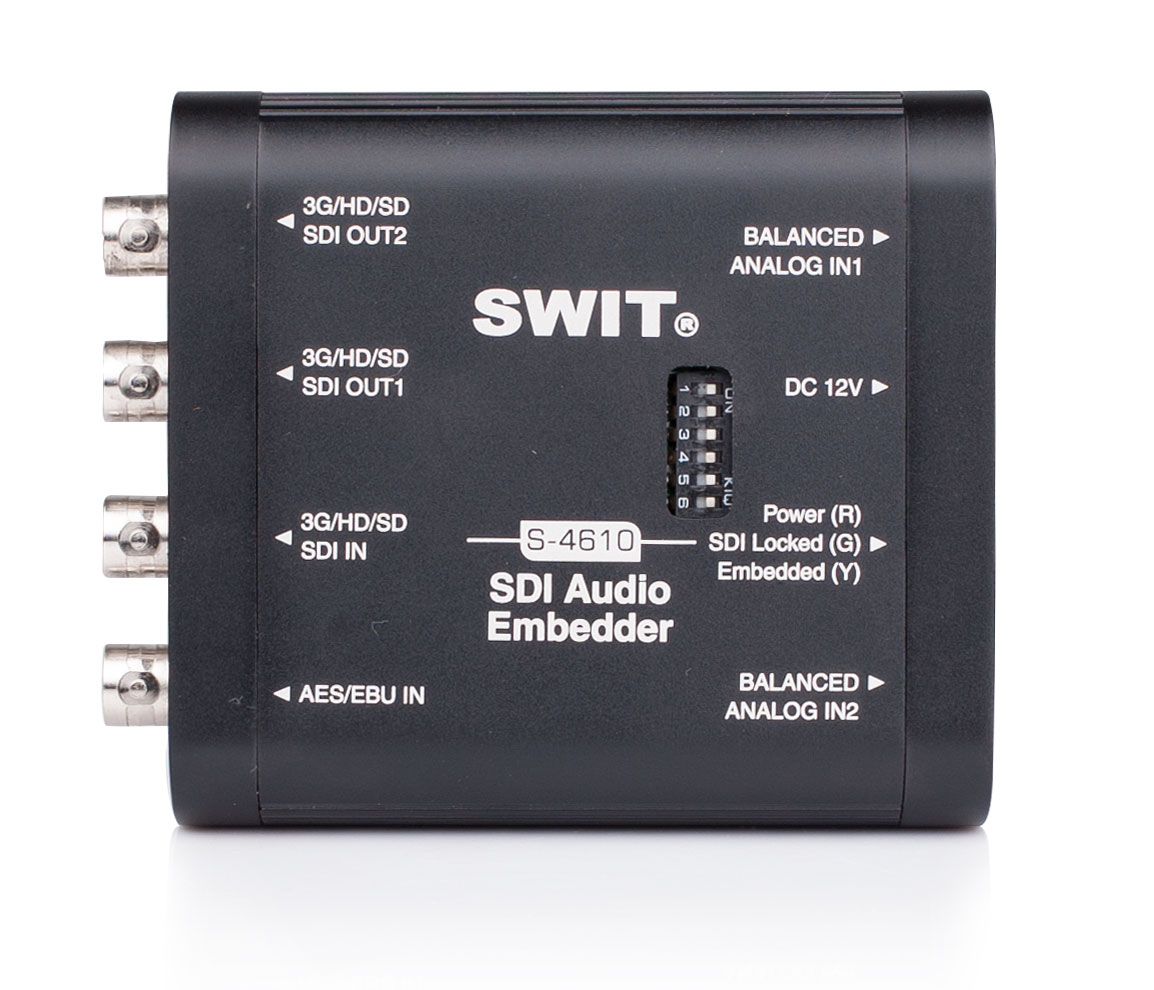

SWIT S-4610, bộ chuyển đổi tín hiệu âm thanh nhúng SDI. Hỗ trợ tín hiệu đầu vào/ra 3G/HD/SD-SDI. Tín hiệu âm thanh AES/EBU. Nguồn DC 12V có đèn báo.
Bao gồm:
- 1x Bộ chuyển đổi nguồn AC-DC
- 1x Đế gắn
Tải catalog sản phẩm|

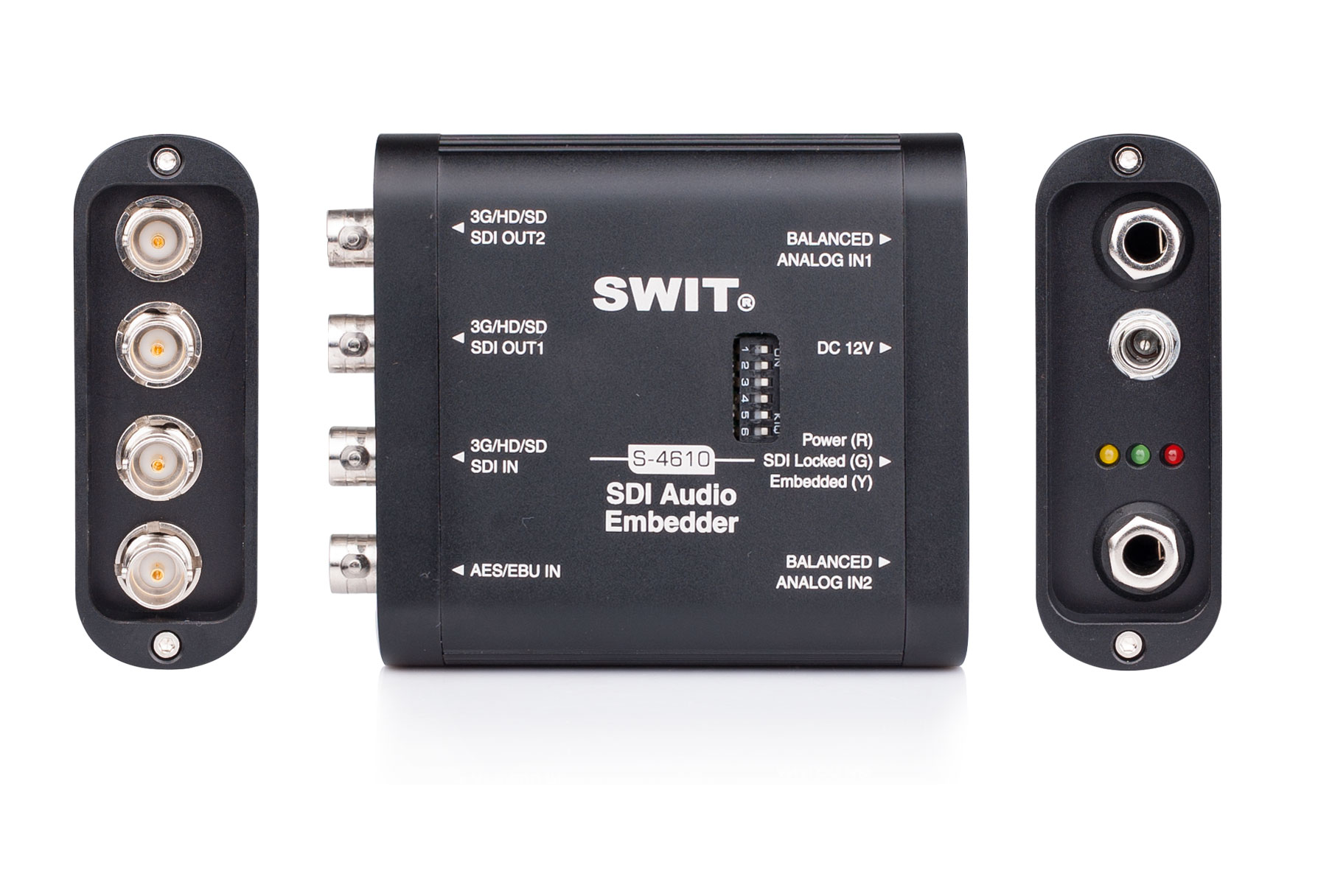

S-4610 SDI Audio Embedder ◆ Chuyển tín hiệu âm vào bộ SDI Embedder ◆ Hỗ trợ 3G / HD / SD-SDI ◆ Chèn âm thanh vào 2-ch bất kỳ vào vị trí trên tổng số 8-ch của đầu vào SDI ◆ Đầu vào âm thanh AES / EBU ◆ Đầu vào cân bằng âm thanh nhúng 6.35mm. ◆ 2x tín hiệu âm thanh đầu ra SDI sau khi được nhúng. ◆ Đèn báo trạng thái Nguồn / tín hiệu ngõ vào/ tín hiệu ngõ ra ◆ Nguồn điện cực DC đầu vào 6-18V ◆ Vỏ bọc bằng nhôm cứng ◆ Đế có lỗ vít để gắn thiết bị. |
|||||||||||
|
Bộ chuyển đổi di động nhỏ gọn S-4610 là một bộ chuyển đổi di động nhỏ gọn của bộ giải mã âm thanh SDI, hỗ trợ âm thanh số hoặc âm thanh tương tự để nhúng, tốc độ tín hiệu SDI lên đến 3Gb / s. Nó được sử dụng rộng rãi trong lĩnh vực sản xuất, phát sóng và chuyển đổi âm thanh / video chuyên nghiệp. |
 |
||||||||||
 |
Đầu vào và đầu ra S-4610 hỗ trợ: 1x 3G / HD / SD-SDI đầu vào 1x AES / EBU đầu vào âm thanh kỹ thuật số (2-ch) 2x 6.35mm analog đầu vào âm thanh (cân bằng) 2x 3G / HD / SD-SDI nhúng (Nếu cả hai âm thanh AES / EBU và âm thanh tương tự được kết nối thì chỉ có âm thanh AES / EBU được nhúng) |
||||||||||
|

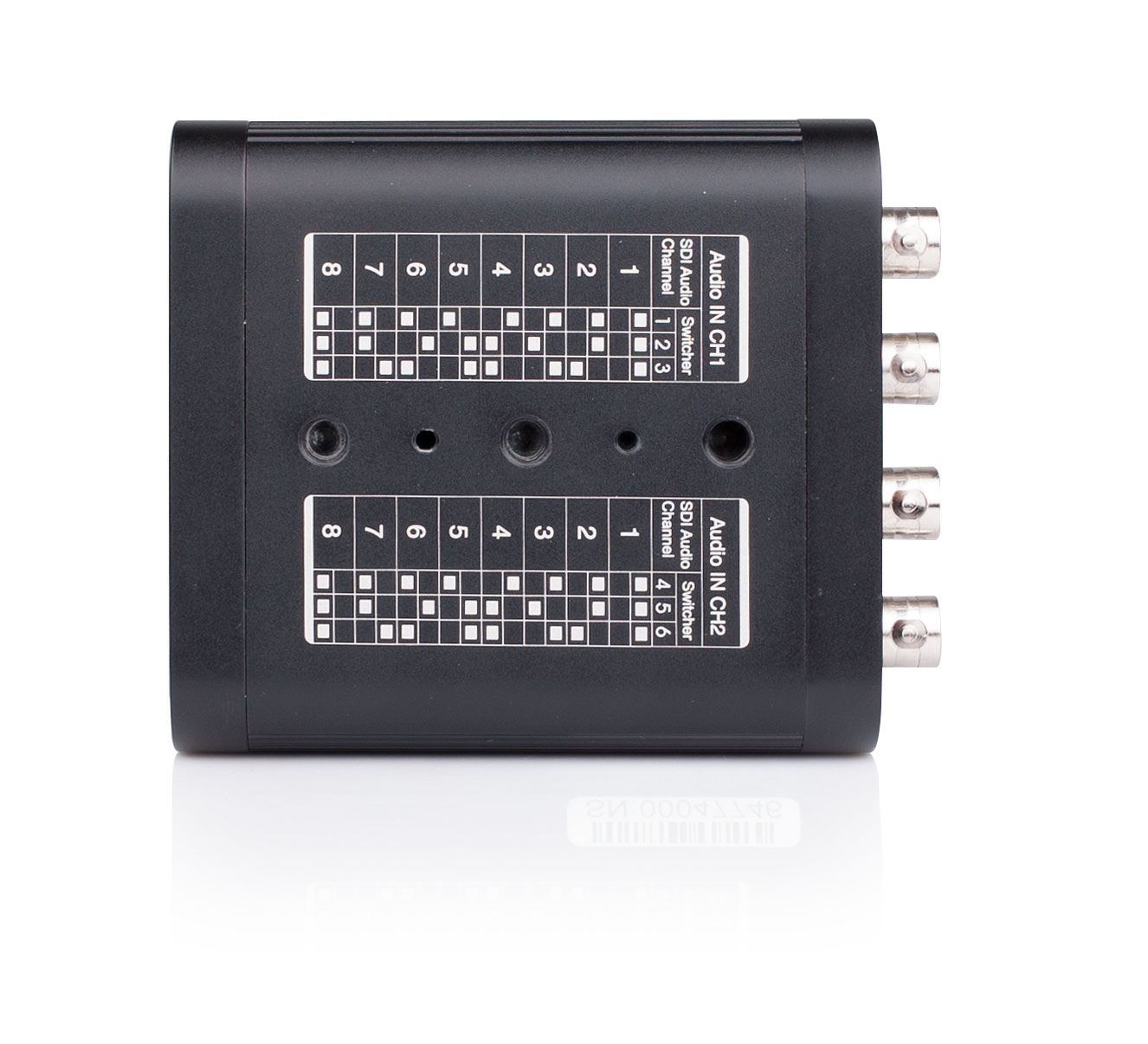

Lựa chọn kênh nhúng Bởi 6 switchers S-4610 có thể nhúng 2-ch âm thanh vào 2 vị trí trên 8 kênh âm thanh SDI đầu tiên. Người dùng có thể chọn số kênh được nhúng bởi 6 switchers trên mặt trước của sản phẩm. Và ở phía sau, S-4610 có mô tả của 6 switchers để người dùng dễ sử dụng.
|
|||||||||||
 |
Đèn báo trạng thái làm việc Nguồn / đầu vào / đầu ra S-4610 cung cấp 3 LED chỉ thị để kiểm tra xem tín hiệu điện đã được kết nối hay chưa hay đầu vào và đầu ra SDI nhúng mới đang hoạt động hay chưa.
|
||||||||||
|
Cung cấp năng lượng Đầu vào DCBộ chuyển đổi được cấp nguồn qua ổ cắm nguồn DC. Bộ này bao gồm bộ chuyển đổi nguồn AC-DC, và bạn cũng có thể kết nối cáp DC từ pin 6 - 18V.
|
|
||||||||||
 |

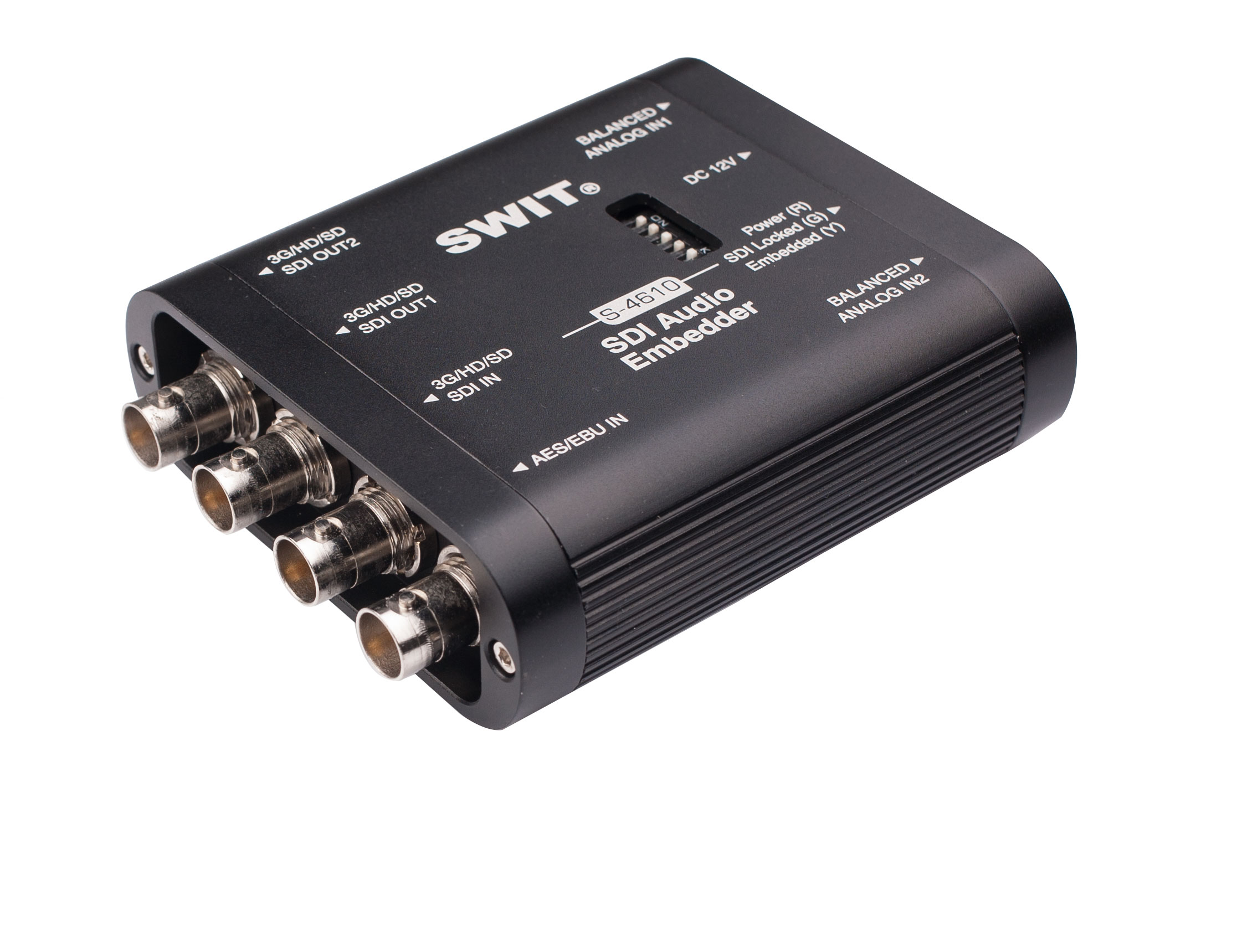

Vỏ bọc nhôm hợp kim Bộ chuyển đổi mini S-4610 thông qua vỏ nhôm hợp kim unibody mạnh mẽ cho việc sử dụng và bảo vệ kết nối âm thanh / video một cách hiệu quả. |
||||||||||
|
Cài đặt S-4610 cung cấp lỗ đinh vít dưới 1/4 inch để gắn trên máy ảnh và một tấm đế được cung cấp trong gói để gắn trên tường và kết nối cáp BNC / âm thanh.
|
|||||||||||
|
Gói tiêu chuẩn S-4610 cung cấp gói tiêu chuẩn bao gồm:
|
|||||||||||
Phụ kiện đi kèm
- 1x Bộ chuyển đổi nguồn AC-DC
- 1x Đế gắn
Sản phẩm nên mua cùng
| Đầu vào | ||
| BNC × 1 | Ngõ vào 3G / HD / SD-SDI × 1 | |
| BNC × 1 | Đầu vào âm thanh số AES / EBU × 1 | |
| 6,35 mm x 2 | Ngõ vào âm thanh tương tự (cân bằng) × 2 | |
| Đầu ra | ||
| BNC × 2 | Đầu ra nhúng 3G / HD / SD-SDI × 2 | |
| Định dạng Video | ||
| SDI | SMPTE-425M | 1080p (60 / 59,94 / 50) |
| SMPTE-274M | 1080i (60 / 59,94 / 50) | |
| 1080p (30 / 29.97 / 25/24 / 23.98) | ||
| SMPTE-RP211 | 1080psf (30 / 29.97 / 25/24 / 23.98) | |
| SMPTE-296M | 720p (60 / 59,94 / 50) | |
| SMPTE-125M | 480i (59,94) | |
| ITU-R BT.656 | 576i (50) | |
| Định dạng âm thanh | ||
| Âm thanh số | Kiểu | AES / EBU |
| Mức độ đầu vào | 5Vp-p | |
| Tần số mẫu | 48KHz | |
| Âm thanh tương tự | Mức đầu vào tối đa | + 24dbu |
| Băng thông | 20Hz-20KHz | |
| Chung | ||
| Điện năng tiêu thụ | ≤3W | |
| Điện áp làm việc | DC 6-18V | |
| Môi trường làm việc | Nhiệt độ: 0 ° C- + 50 ° C, Độ ẩm: 10% -90% | |
| Kích thước | 98 x 84 x 29 mm | |
| Khối lượng | 235g | |
