SWIT S-1243H, màn hình LCD 23,8-inch Full HD 1920×1080, 2K/3G/HD/SD-SDI( x2 ), HDMI, gồm chân đế, TSL UMD (tuỳ chọn gá pin Gold mount hoặc V-mount)
Bao gồm:
- 2x Chân đế
- 1x Bộ nguồn sạc AC-DC, XLR 4-pin
Tải catalog sản phẩm|
S-1243H Màn hình LCD 23,8 inch Full HD 3GSDI & HDMI Studio ◆ Màn hình LCD 23,8 inch, độ phân giải 1920 × 1080 ◆ 2K / 3G / HD / SD-SDI (x2), HDMI monitoring ◆ Y / Pb / Pr, VGA, CVBS monitoring ◆ Bộ lọc âm thanh nhúng 2-ch với cảnh báo ◆ Chọn bất kỳ 2 kênh âm thanh để xuất ra ◆ Hỗ trợ lấy nét cao điểm (chuyển đổi màu đỏ / xanh dương) ◆ AFD, Timecode, H / V độ trễ ◆ Màn hình TSL UMD và văn bản TALLY ◆ Dấu hiệu an toàn 4: 3 / 13: 9/14: 9/15: 9 / 1.85: 1 / 2.35: 1 ◆ Sai màu, R / G / B / Mono, vạch sọc vằn, thanh màu ◆ Đĩa gắn kết V-mount / Gold-mount tùy chọn ◆ Phần mềm nâng cấp qua USB |
|

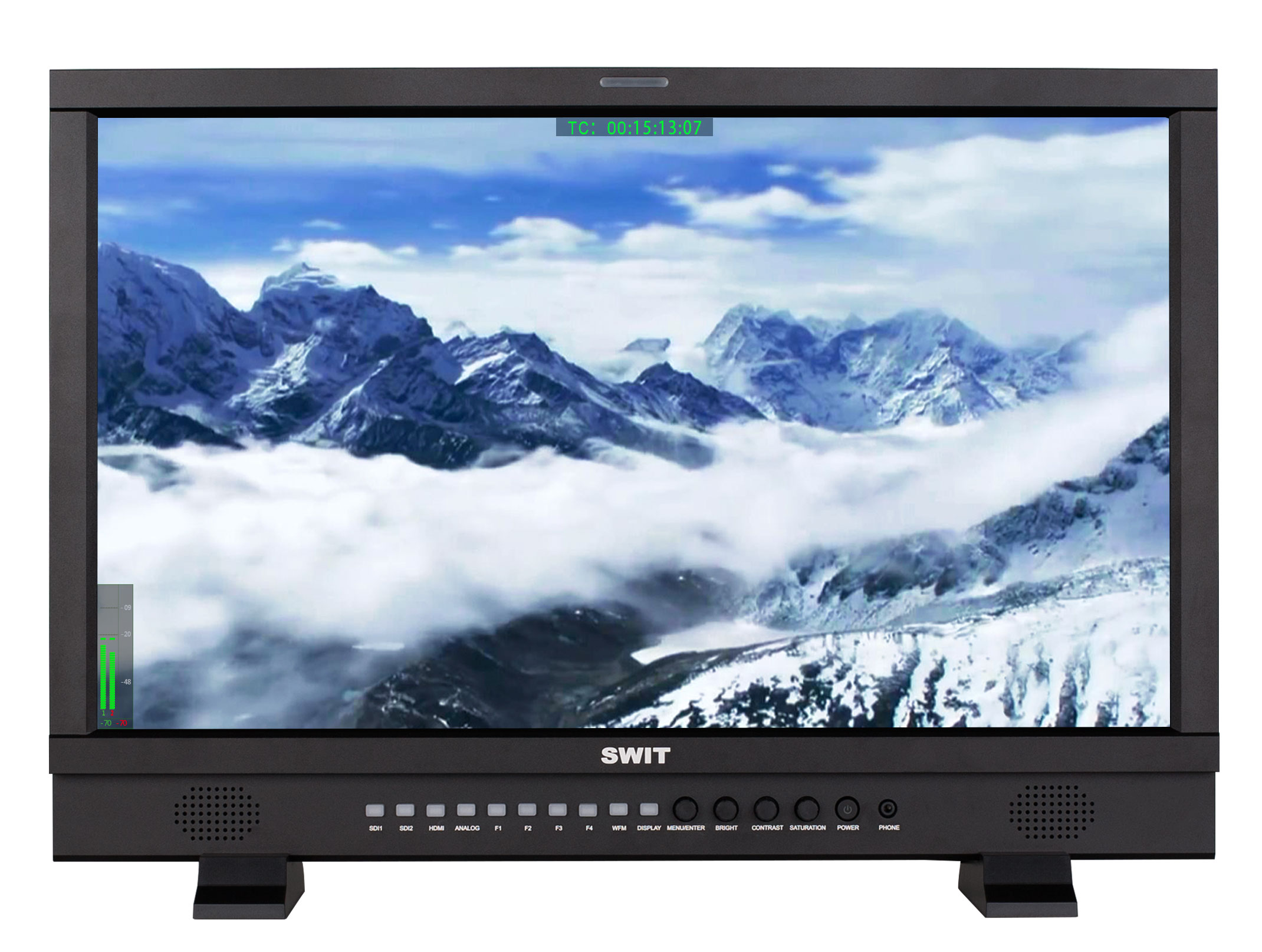

Màn hình LCD Full HD Studio 23,8 inch S-1243H sử dụng bảng điều khiển LCD IPS (In-Plane Switching) 23.8-inch Độ phân giải Full HD 1920x1080 và đèn nền LED, Độ tương phản 1000: 1 để tái tạo màu chính xác. Góc nhìn Ngang: 178 ° / Dọc: 178 °. |
|
 |
||||
|
|
Đầu vào / đầu ra đa định dạng S-1243H hỗ trợ: Ngõ vào 2K / 3G / HD / SD-SDI × 2 Ngõ vào HDMI × 1 Ngõ vào HDMI × 1 Ngõ vào YUV × 1 Ngõ vào VGA 1 Ngõ vào CVBS × 1 CVBS Vòng lặp × 1 Ngõ vào RS485 UMD × 1 Ngõ ra RS485 UMD × 1 Ngõ vào RS232C UMD × 1 Ngõ vào RS485 GPI × 1 Ngõ vào âm thanh tương tự L / R × 1
|
|||||
|
Âm thanh kỹ thuật số Hiển thị 2 kênh âm thanh + âm thanh cảnh báo theo SDI / HDMI S-1243H hỗ trợ hiển thị 2 kênh âm thanh đầu vào SDI/HDMI. Cột âm thanh có màu xanh và sẽ chuyển sang màu vàng khi vượt quá -20dBChuyển sang màu đỏ khi vượt quá -9dB. Âm thanh ch-1 và ch-2 được nhúng vào lần tiếp theo có thể được xuất raqua ổ cắm tai nghe 3,5mm và loa. Nếu giá trị âm thanh quá thấp hoặc không có âm thanh nhúng, nó sẽ hiển thị "MUTE" hoặc"UNLOCKED" trong cột âm thanh |
|
|||||
|
Đứng, R / G / B / Mono, Zebra, Màu giả
|
||||||
|
Timecode, Độ trễ H / V, AFD, dấu tích kích thước
|
||||||
 |
UMD và Text-Tally Hiển thị Giao thức TSL 3.1 / 4.0 S-1243H Studio hỗ trợ hiển thị văn bản UMD và Text-Tally của giao thức TSL 3.1 / 4.0, với lựa chọn địa chỉ TSL 1-126 và hiển thị tối đa 8 ký tự. Ngõ vào tín hiệu UMD / TALLY qua cổng R232C (RS485) Ngõ ra tín hiệu qua cổng RS485 trên bảng điều khiển phíasau của màn hình. |
|||||
|
Nâng cấp Firmware qua USB Màn hình cung cấp cổng USB tiêu chuẩn trên bảng điều khiển phía sau để nâng cấp firmware. Người dùng có thể tải tập tin firmware mới nhất vào USBChèn trực tiếp vào màn hình S-1243H để nâng cấp, mà không cần kết nối máy tính.
|
|
|||||
|
|

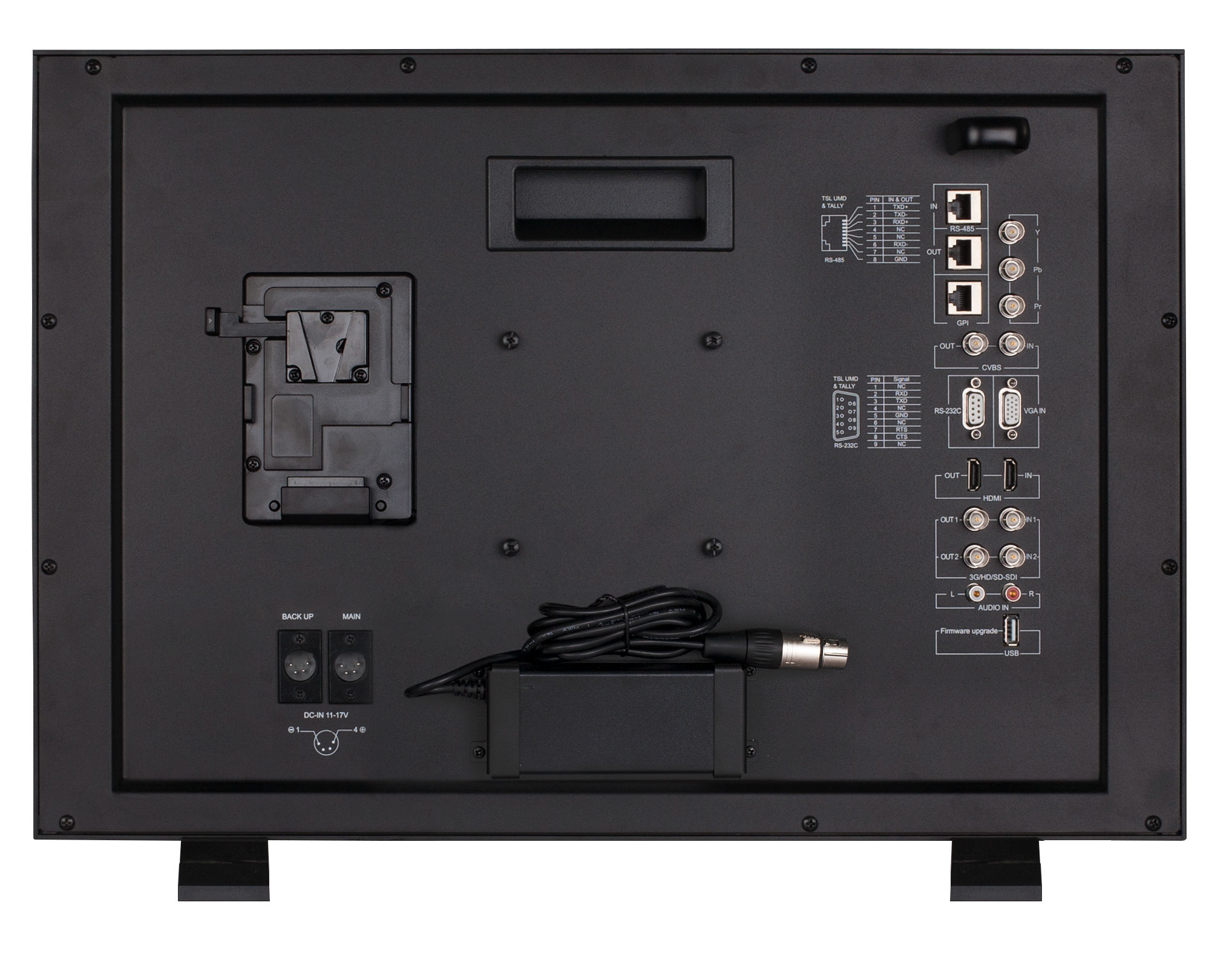

Nhiều nguồn điện Bộ sạc AC / gắn kết V-mount / Gold-mount S-1243H cung cấp ổ cắm XLR 4 chân với đầu vào nguồn DC 11-17V Bảng gắn V-mount hoặc Gold- Mount sử dụng ngoài trời
|
|||||
|
Đèn 3 màu TALLY Tín hiệu đầu vào RS485 Có đèn TALLY phía trước và phía sau có màu đỏ, xanh lục và vàng. Người dùng có thể định rõ các chân của cổng RS485 để điều khiển đèn TALLY.
|
 |
|||||
Kích Thước
Gói sản phẩm phụ kiện tùy chọn
S-1243H cung cấp gói đơn giản và gói cao cấp để lựa chọn.
Gói đơn giản bao gồm:
2x Chân đế
1x Bộ nguồn sạc AC-DC, XLR 4-pin
Phụ kiện đi kèm
- 2x Chân đế
- 1x Bộ nguồn sạc AC-DC, XLR 4-pin
Sản phẩm nên mua cùng
| Kích thước | 23,8 inch |
| Kích thước hiển thị | 527.04×296.46mm |
| Độ phân giải | 1920 x 1080 |
| Tỷ lệ khung hình | 16:9 (điều chỉnh 4:3) |
| Độ sáng | 250 cd/m2 |
| Độ tương phản | 1000:1 |
| Màu | 16.77 Triệu màu |
| Góc nhìn | Ngang: 178° Dọc: 178° |
| Ngõ vào |
2 Ngõ BNC: 2k/3G/HD/SD-SDI 2 Ngõ BNC: CVBS 3 Ngõ BNC: Y/Pb/Pr 1 Cổng HDMI 2 Cổng RS485 bao gồm: 1 cổng GPI, 1 cổng UMD 1 Cổng RS232C: UMD 1 Cổng VGA 1 Cổng 3.5mm RCA: L/R audio 1 USB (firmware upgrade) |
| Đầu ra |
2 Cổng BNC: 2K/3G/HD/SD-SDI lặp vòng 1 Cổng BNC: CVBS lặp vòng 1 Cổng RS485: UMD 1/8" (3.5 mm): SDI/HDMI đầu ra âm thanh nhúng HDMI và đầu ra âm thanh tương tự |
| SDI | SMPTE 2048-1: 2011: 2048 x 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) SMPTE-425M: 1080p (60/ 59.94/50) SMPTE-274M: 1080i (60/59.94/50) / 1080p (30/29.97/25/24/23.98) SMPTE-RP211: 1080psf (30/29.97/25/24/23.98) SMPTE-296M: 720p (60/59.94/50) SMPTE-125M: 480i (59.94) ITU-R BT.656: 576i (50) |
| Y/Pb/Pr | 480i/ 576i / 480p / 576p, 720p (50/60), 1080i (50/60), 1080p (50/60) |
| VGA | 640×480 / 800×600 / 1024×768 / 1152×864 / 1280×768, 1280×960 / 1280×1024 / 1600×1200 |
| HDMI | 480i/576i/480p/576p, 1080i (60/59.94/50), 720p (60/59.94/50), 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| Điện áp hoạt động | AC: 100V-240V DC: 11V-17V |
| Điện năng tiêu thụ | ≤32W |
| Nhiệt độ hoạt động | 0°C～+40°C |
| Độ ẩm lưu trữ | 10 đến 90% |
| Nhiệt độ lưu trữ | -15 đến 60°C |
| Độ ẩm lưu trữ | 10 đến 90% |
| Kích thước | 576×387×87mm |
| Cân nặng | 7,2Kg |
