SWIT S-1093H, Màn hình Full HD LCD 9 ", 1920 × 1200. Ngõ vào và ngõ ra 2K/3G/HD/SD-SDI. Màu giả, AFD, H / V RGB, R, G / B / Mono HDMI, CVBS. H / V 170 °. Kính bảo vệ màn hình LCD tích hợp. Sử dụng nhiều loại gá pin khác nhau
Bao gồm:
- 1x Đĩa Pin (gắn V-mount hoặc Gold hoặc gắn tùy chọn gắn DV)
- 1x Đế nguội / Cổng nối Articulating Arm
- 1x Tấm che ánh nắng mặt trời
- 1x Bộ chuyển đổi nguồn XLR 4 chân
Tải catalog sản phẩm|
S-1093H ◆ Màn hình LCD 9 ", 1920 × 1200, H / V 170 ° ◆ Kính bảo vệ màn hình LCD tích hợp ◆ Hỗ trợ 2K / 3G / HD / SD-SDI, HDMI, CVBS ◆ 2 -ch chèn âm thanh nhúng với cảnh báo ◆ AFD, H / V trễ, R / G / B / Mono, màu giả ◆ TSL UMD và hiển thị văn bản TALLY ◆ Chân Zebra, Peaking hỗ trợ tập trung ◆ Hiển thị SDI timecode ◆ Marker 4: 3, 13 : 9, 14: 9, 15: 9, 1.85: 1, 2.35: 1 ◆ Kiểm soát ánh sáng trước / sau TALLY và GPI ◆ V-mount, G-mount hoặc snap-on DV ◆ Nâng cấp firmware qua USB |
|

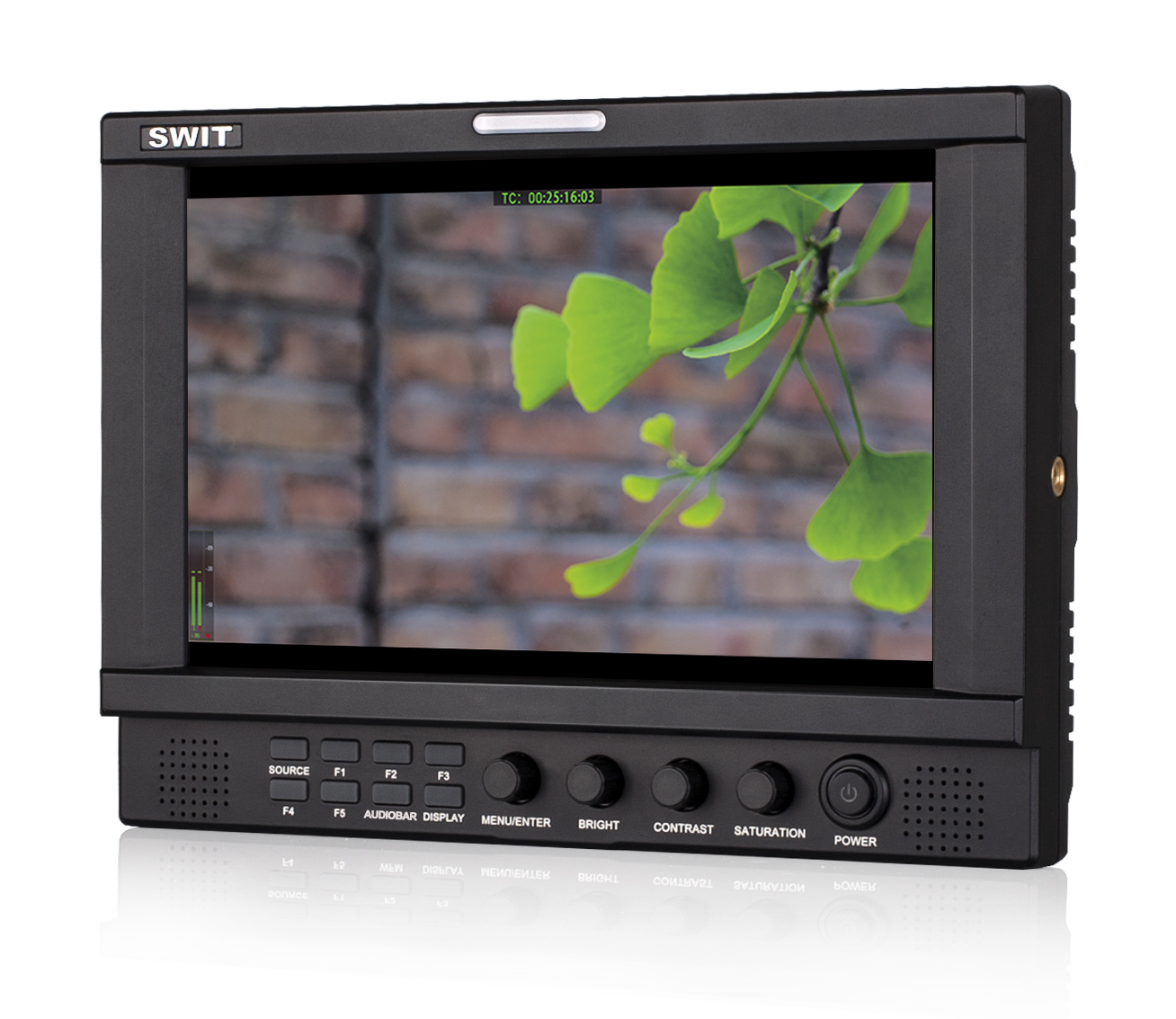

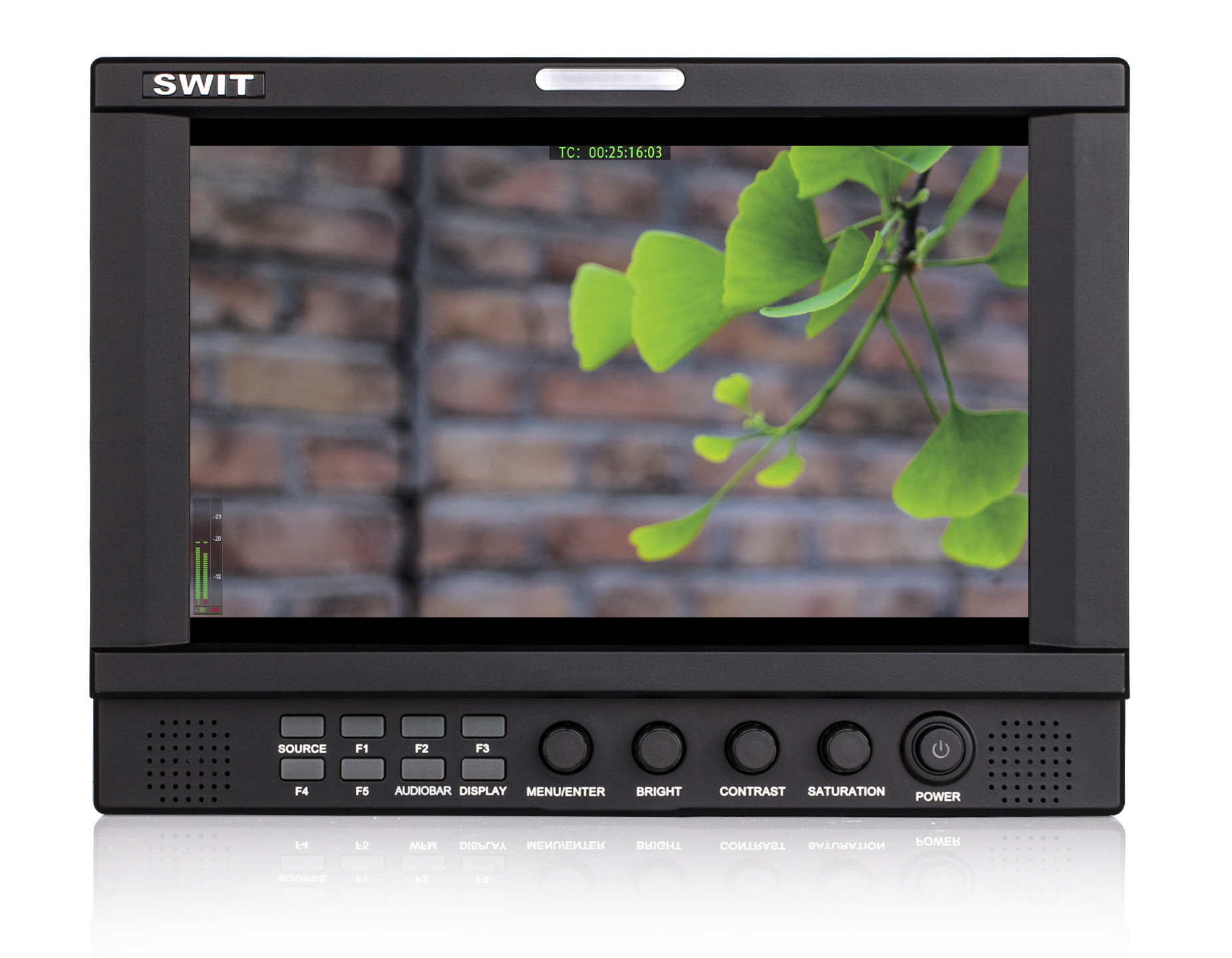

Màn hình LCD 9 inch LCD Full HD S-1093H sử dụng màn hình LCD 9-inch IPS (In-Plane Switching) Độ phân giải Full HD 1920 × 1200 và đèn nền LED Độ tương phản 800: 1. Góc nhìn là ngang: 170 ° / dọc: 170 ° |
|
 |
||||||||||||||||||
 |
Kính bảo vệ màn hình LCD Màn hình LCD của S-1093F được phủ một lớp kính giúp bảo vệ màn hình chống xước hoặc vỡ.
|
|||||||||||||||||||
|

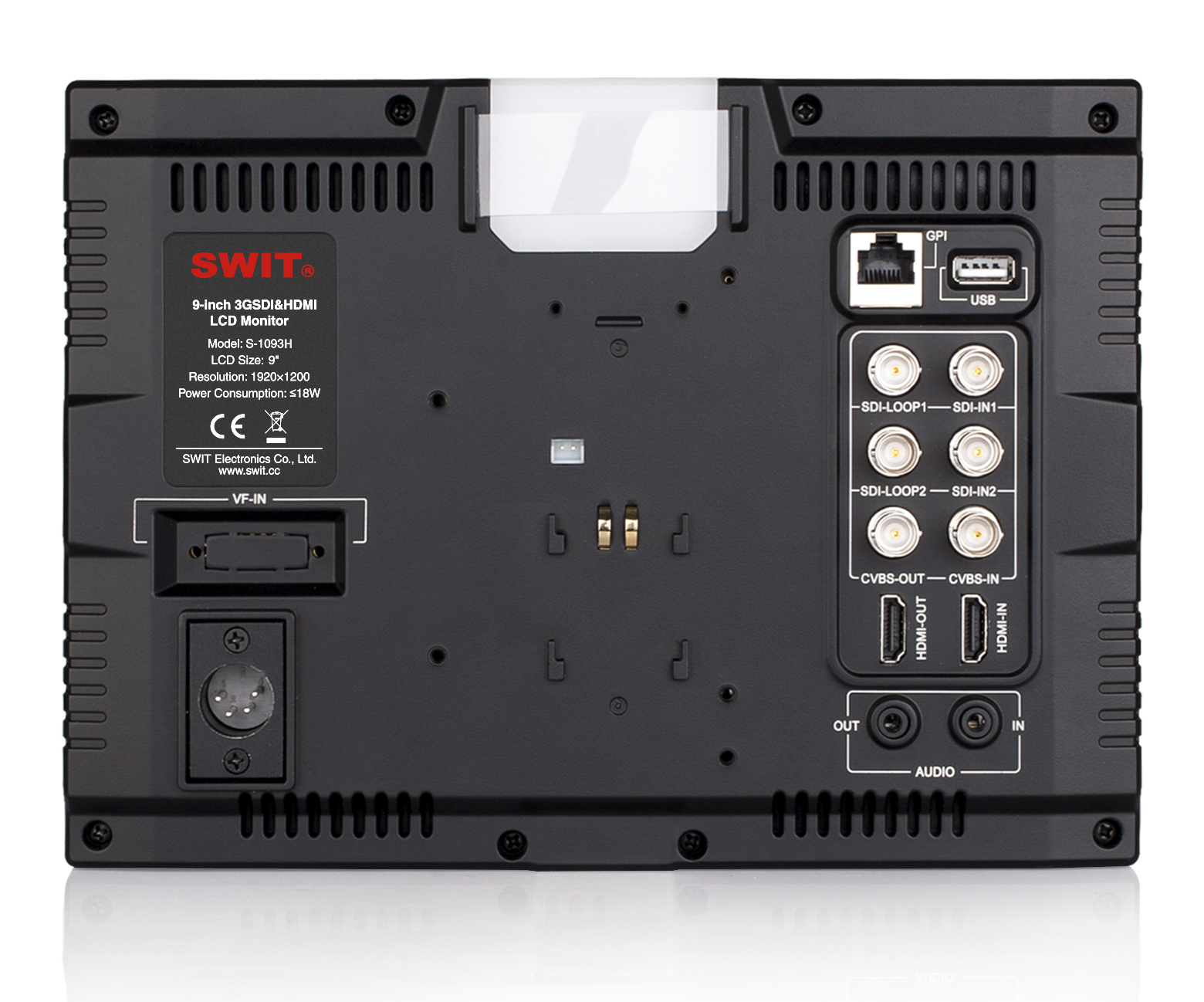

Kết nối tín hiệu đầu vào / đầu ra SDI / HDMI / CVBS / Analog Audio Ngõ vào 2K / 3G / HD / SD-SDI × 2 Ngõ vào HDMI 2K / 3G / HD / SD-SDI × 2 Ngõ vào HDMI × 1 Ngõ ra HDMI × 1 Ngõ vào CVBS × 1 Ngõ ra CVBS lặp vòng × 1 Cổng 3,5 mm đầu vào âm thanh × 1 Tương tự ở đầu ra âm thanh 3.5mm × 1
|
 |
|||||||||||||||||||
|
|
Theo dõi âm thanh nhúng Tối đa 16 mét với cảnh báo và chọn đầu ra S-1093H hỗ trợ hiển thị các âm thanh nhúng SDI-16ch và HDMI-8ch với dấu và thông tincảnh báo âm thanh bất thường. Người sử dụng cũng có thể chọn bất kỳ 2 kênh âm thanh xuất qua ổ cắm 3,5mm hoặc loa. Vị trí mẫu đo âm thanh có thể được chọn từ một trong bốn góc và bạn có thể chọn để chỉ hiển thị 2 kênh, 8 kênh và 16 kênh đầy đủ. Cũng có thể lựa chọn các điểm đánh dấu tỷ lệ, thông tin cảnh báo và mờ của mẫu thông số đo âm thanh.
|
|||||||||||||||||||
|
Đứng, R / G / B / Mono, Zebra, Màu giả
|
||||||||||||||||||||
|
Timecode, Độ trễ H / V, AFD, dấu tích kích thước
|
||||||||||||||||||||
 |
Nâng cấp Firmware qua USB Màn hình cung cấp cổng USB tiêu chuẩn trên bảng điều khiển phía sau để nâng cấp firmware. Người dùng có thể tải tập tin firmware mới nhất vào USB trực tiếp chèn vào màn hình S-1093F để nâng cấp, mà không cần kết nối máy tính. |
|||||||||||||||||||
|
Nhiều nguồn điện Bộ tiếp hợp AC / gắn kết V-mount / vàng / bộ kết nối DV gắn vào Màn hình cung cấp ổ cắm XLR 4 chân với đầu vào DC 6.5-24V Được gắn cố định trên đầu gắn V, đầu gắn Gold hoặc đế pin DV. Các loại tấm pin DV được cung cấp cho tùy chọn với thiết kế snap-on xuất nhanh và có thể hoán đổi cho nhau. Có các tấm DV sau để lựa chọn:
|
 |
|||||||||||||||||||
 |
UMD và Text-Tally Hiển thị Giao thức TSL 3.1 / 4.0 S-1093H hỗ trợ hiển thị văn bản UMD và Text-Tally của giao thức TSL 3.1 / 4.0,với lựa chọn địa chỉ TSL 1-126 và hiển thị tối đa 8 ký tự. Ngõ vào tín hiệu UMD / TALLY qua cổng RJ45 (RS485) trên bảng điều khiển phía sau của màn hình. |
|||||||||||||||||||
|
Tín hiệu TALLY Light RJ45 (màu đỏ) 3 màu (RS485) Có đèn TALLY phía trước và phía sau có màu đỏ, xanh lục và vàng. Người dùng có thể định rõ các chân của cổng RJ45 để điều khiển đèn TALLY. |
 |
|||||||||||||||||||
 |
Tấm che ánh sáng mặt trời Để sử dụng ngoài trời, bạn có thể đặt một tấm che mặt trời trên màn hình. Tấm che nắng có thể dễ dàng được cài qua các sợi ren trái và phảihoặc cài trực tiếp bằng băng Velcro. Tấm che mặt trời được cung cấp trong gói theo dõi. |
|||||||||||||||||||
Gói sản phẩm phụ kiện tùy chọn
S-1093H cung cấp gói đơn giản và gói cao cấp để lựa chọn.
Gói đơn giản bao gồm:
1x Đĩa Pin (gắn V-mount hoặc Gold hoặc gắn tùy chọn DV)
1x Đầu nguội / Cánh nối Articulating Arm
1x Tấm che mặt trời
1x Cáp XLR 4 chân (A-PA03)
Gói sang trọng bao gồm thêm:
1x Khung máy để bàn hình chữ U
1x Cáp sạc D-tap 4-pin XLR DC (S-7101)
1x Túi đựng (A-CC09)
Phụ kiện đi kèm
- 1x Đĩa Pin (gắn V-mount hoặc Gold hoặc gắn tùy chọn gắn DV)
- 1x Đế nguội / Cổng nối Articulating Arm
- 1x Tấm che ánh nắng mặt trời
- 1x Bộ chuyển đổi nguồn XLR 4 chân
Sản phẩm nên mua cùng
| Kích thước | 9 inch |
| Kích thước hiển thị | 191.52×119.70mm |
| Độ phân giải | 1920 x 1200 |
| Tỷ lệ khung hình | 16:9 (điều chỉnh 4:3) |
| Độ sáng | 450 cd/m2 |
| Độ tương phản | 800:1 |
| Màu | 16.77 Triệu màu |
| Góc nhìn | Ngang: 170° Dọc: 170° |
| Ngõ vào | BNCx3 bao gồm: 2K/3G/HD/SD-SDIx2, Composite x1 HDMI Âm thanh tương tự |
| Ngõ ra | BNCx3: 2K/3G/HD/SD-SDI loop x2, Composite loop x1 HDMI loop SDI, HDMI, Âm thanh tương tự |
| SDI | SMPTE 2048-2: 2048 x 1080p (23.98/24/25/29.97/30/50/59.94/60) / 2048 x 1080i (50/59.94/60) SMPTE-425M: 1080p (60/ 59.94/50) SMPTE-274M: 1080i (60/59.94/50) / 1080p (30/29.97/25/24/23.98) SMPTE-RP211: 1080psf (30/29.97/25/24/23.98) SMPTE-296M: 720p (60/59.94/50) SMPTE-125M: 480i (59.94) ITU-R BT.656: 576i (50) |
| HDMI | 480i/576i/480p/576p, 1080i (60/59.94/50), 720p (60/59.94/50), 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| Điện áp hoạt động | Pin 6.5 to 24 V DC |
| Điện năng tiêu thụ | ≤18W |
| Nhiệt độ hoạt động | 0°C～+40°C |
| Độ ẩm lưu trữ | 10 đến 90% |
| Nhiệt độ lưu trữ | -15 đến 60°C |
| Độ ẩm lưu trữ | 10 đến 90% |
| Kích thước | 241×178×52mm |
| Cân nặng | 960 g |
