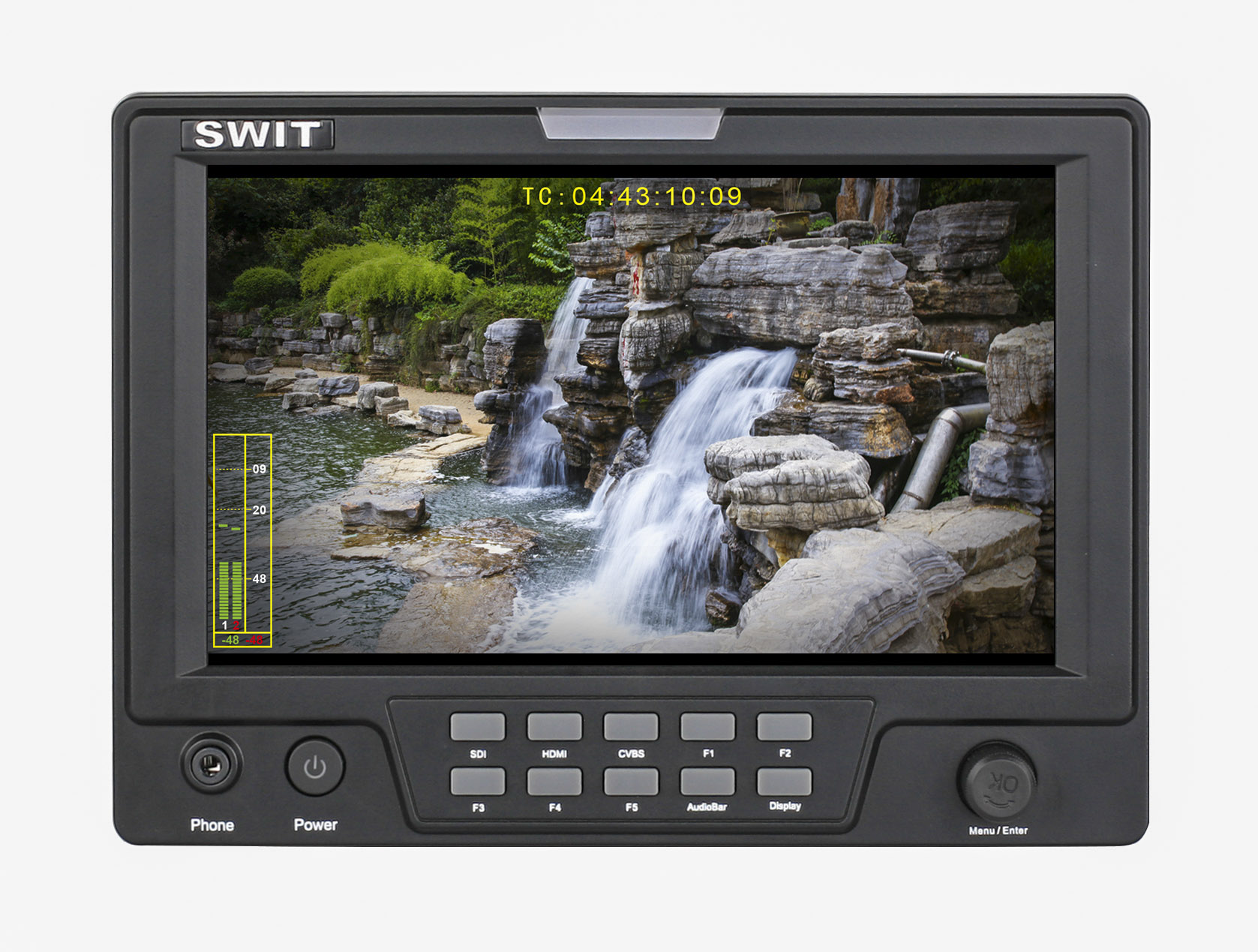

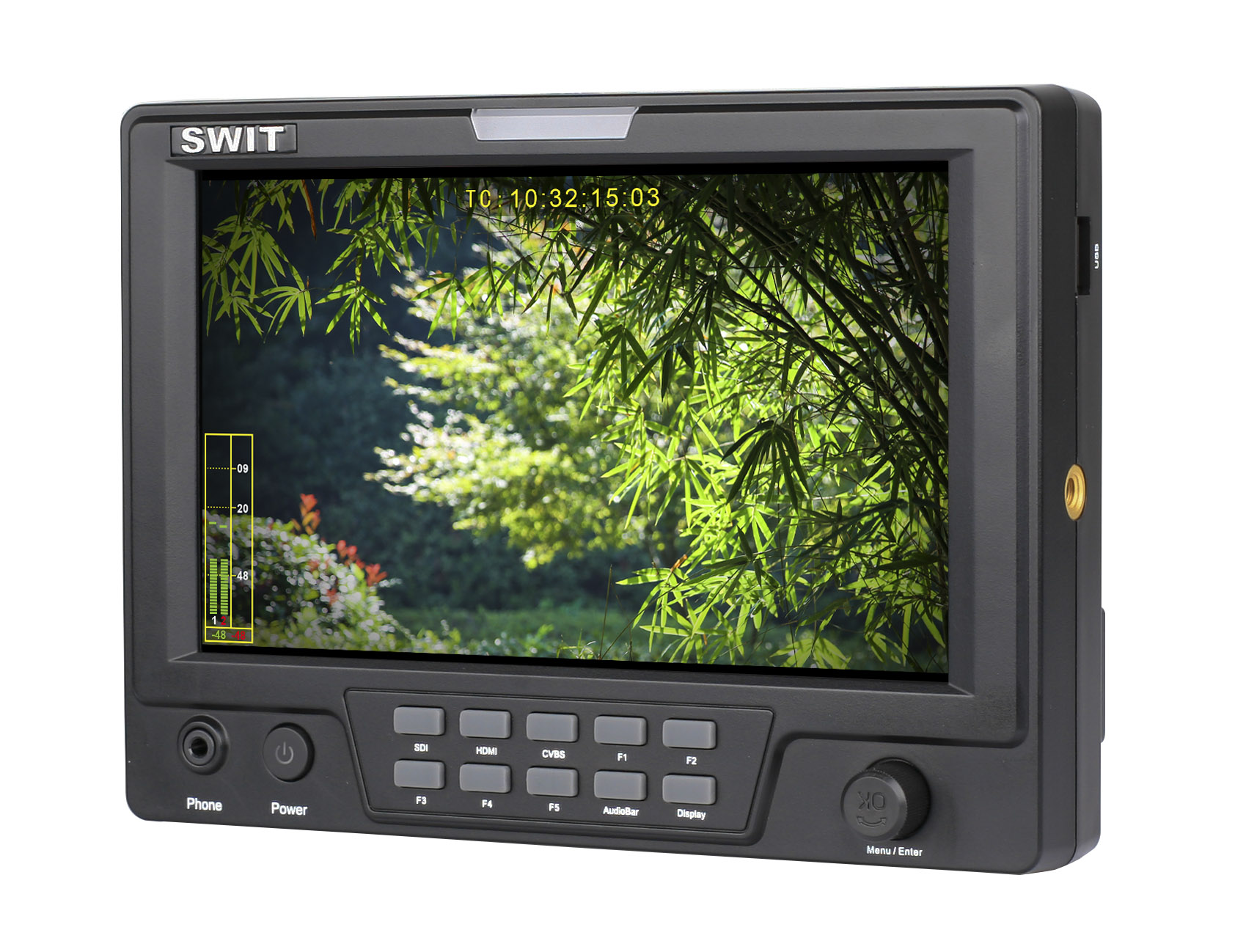

SWIT S-1071H+, màn hình 7-inch LCD, độ phân giải 1024 × 600, ngõ vào và ngõ ra 2K/3G/HD/SD-SDI, HDMI, CVBS, Màu giả, R / G / B / Mono,100% colorbar, sử dụng nhiều loại gá pin khác nhau
Bao gồm:
- 1x Đĩa Pin (gắn V-mount hoặc Gold hoặc gắn tùy chọn gắn DV)
- 1x Đầu nguội / Đầu Xoay (S-7301)
- 1x Tấm che nắng
- 1x Miếng bảo vệ màn hình LCD
- 1x Bộ nguồn 4 chân XLR
Tải catalog sản phẩm|
S-1071H + 7-inch SDI / HDMI Màn hình LCD với đèn nền LED◆ Độ phân giải 1024 × 600, Tương phản 900: 1, xem H / V 160 ° ◆ 2K / 3G / HD / SD-SDI , HDMI, CVBS monitoring ◆ 2-ch âm thanh tương tự SDI / HDMI ◆ AFD, H / V delay, R / G / B / Mono, False color. ◆ Sọc vằn, Peaking hỗ trợ tập trung ◆ SDI hiển thị timecode ◆ Marker 4: 3 , 13: 9, 14: 9, 15: 9, 1.85: 1, 2.35: 1 ◆ Ngõ vào và điều khiển GPI / TALLY ◆ Đèn TALLY phía trước / phía sau ◆ Đế cắm V-mount, Gold hoặc gắn trên đầu DV ◆ Nâng cấp firmware qua USB. |
1
|
Màn hình LCD 10-inch 1024 × 600 7 inch S-1071H + sử dụng màn hình LCD 7-inch FFS (Fringefield switching) Độ phân giải 1024 × 600 và đèn nền LED, Độ sáng 400cd / m2 và Độ tương phản 900: 1. Góc nhìn Ngang: 160 ° / Dọc: 160 °
|
 |
|||||
 |
|

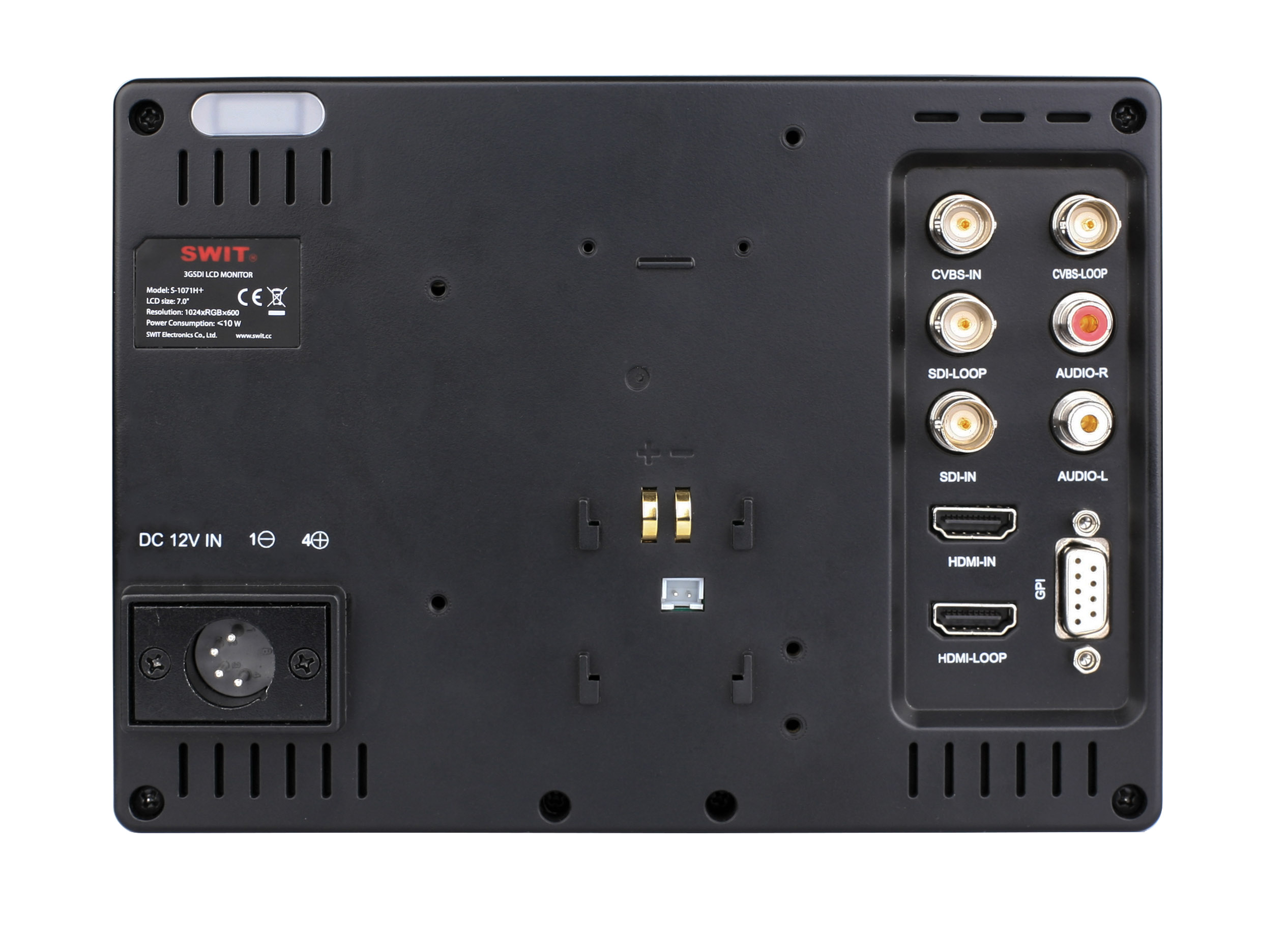

SDI / HDMI / CVBS / Analog Audio Ngõ vào 2K / 3G / HD / SD-SDI × 1 Ngõ ra 2K / 3G / HD / SD-SDI × 1 Ngõ vào HDMI × 1 Ngõ ra HDMI × 1 Ngõ vào CVBS × 1 Ngõ ra CVBS × 1 Ngõ vào analog Âm thanh L đầu vào × 1 Ngõ vào âm thanh tương tự R × 1 Ngõ vào GPI / TALLY × 1
|
||||
|
Kiểm tra âm thanh nhúng 2 kênh thông số âm thanh, có cảnh báo S-1071H + hỗ trợ các âm thanh nhúng SDI-2ch / HDMI-2ch hiển thị âm thanh 2 chấu Analog, có đánh dấu và thông tin cảnh báo âm thanh bất thường. Vị trí mẫu đo âm thanhcó thể được chọn từ một trong bốn góc và có thể chọn cácđiểm đánh dấu tỷ lệ, thông tin cảnh báo và mờ của mẫu đồng hồ đo âm thanh. |
 |
|||||
 |

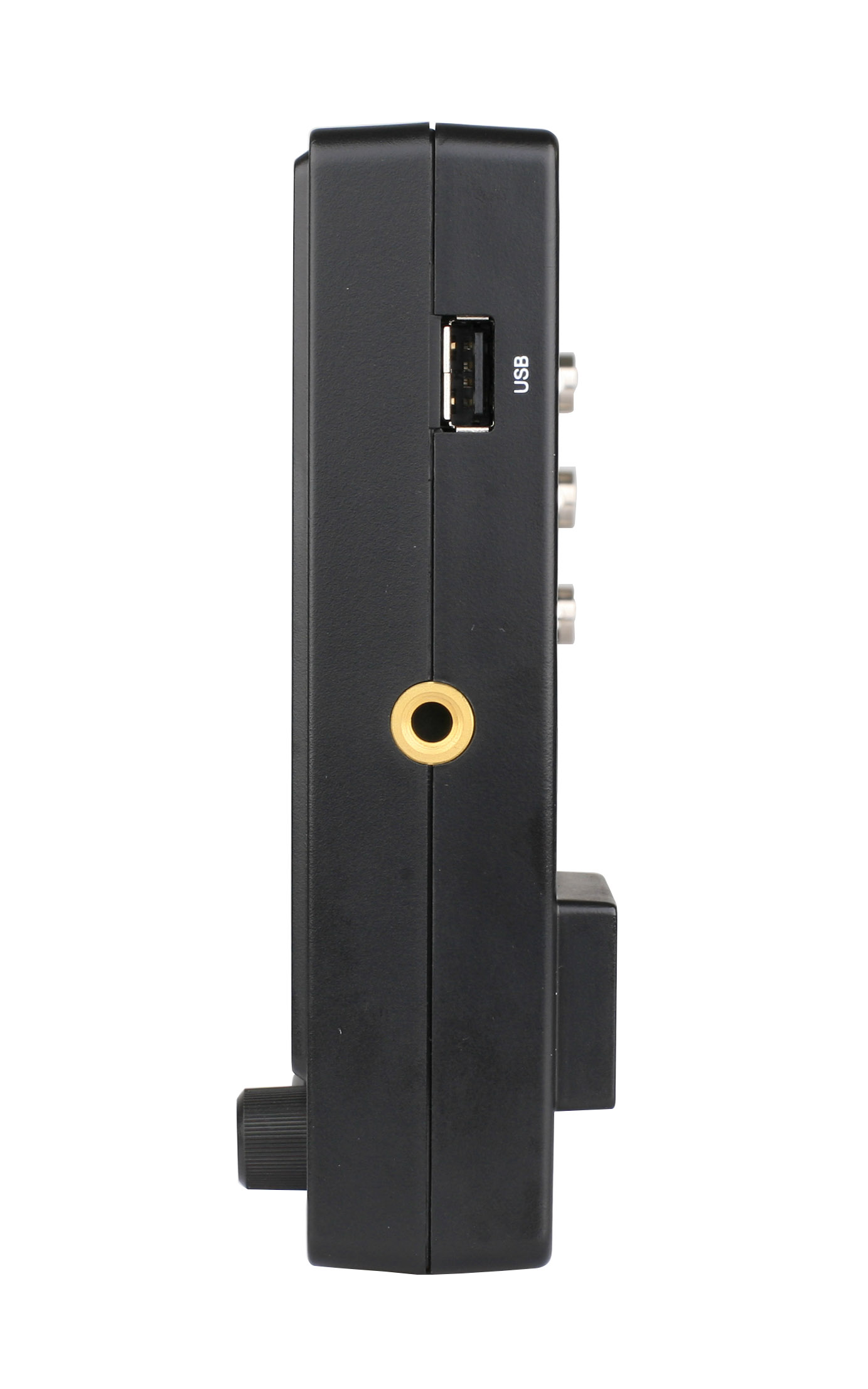

Nâng cấp phần mềm qua USB
|
|
Peaking, R/G/B/Mono only, Zebra, False color
|
|
Timecode, H/V delay, AFD, Scale Marker
|
|
Nhiều nguồn điện Bộ tiếp hợp AC / gắn kết V-mount / vàng / bộ kết nối DV gắn vào Màn hình cung cấp ổ cắm XLR 4 chân với đầu vào DC 6.5-17V, có thể được gắn cố định trên V-mount, Gold-mount hoặc tấm pin DV. Các loại tấm pin DV được cung cấp cho tùy chọn, với thiết kế snap-on được thiết kế, phát hành nhanh và có thể hoán đổi cho nhau. Có các tấm DV sau để lựa chọn:
|
|
|
|||||||||||||||||||||||
 |
Ánh sáng TALLY 3 màu Tín hiệu đầu vào DB9 Có đèn TALLY phía trước và phía sau có màu đỏ, xanh lá cây và vàng, và người dùng có thể định nghĩa các chân của cổng DB-9 để điều khiển đèn TALLY. |
||||||||||||||||||||||||
|
Tấm che nắng Để sử dụng ngoài trời, bạn có thể đặt một tấm che nắng trên màn hình. Tấm che nắng có thể dễ dàng được cài đặt qua các sợi ren trái và phải hoặc trực tiếp bằng băng Velcro. Tấm che nắng được có trong gói phụ kiện đi kèm. |
 |
||||||||||||||||||||||||
Gói sản phẩm phụ kiện tùy chọn
S-1071H + cung cấp gói cơ bản và gói cao cấp cho tùy chọn.
Gói cơ bản bao gồm:
1x Đĩa Pin (gắn V-mount hoặc Gold hoặc gắn tùy chọn gắn DV)
1x Đầu nguội / Đầu Xoay (S-7301)
1x Tấm che nắng
1x Tấm bảo vệ màn hình LCD
1x bộ nguồn 4 chân XLR
Gói cao cấp bao gồm thêm:
1x cánh quạt 1/4 "đến 1/4" (S-7380) cáp HDMI
1x 50cm (S-7107) D-tap đến 4-pin XLR DC cáp (S-7101)
1x Túi đựng
Phụ kiện đi kèm
- 1x Đĩa Pin (gắn V-mount hoặc Gold hoặc gắn tùy chọn gắn DV)
- 1x Đầu nguội / Đầu Xoay (S-7301)
- 1x Tấm che nắng
- 1x Miếng bảo vệ màn hình LCD
- 1x Bộ nguồn 4 chân XLR
Sản phẩm nên mua cùng
Màn hình
| Kích thước | 7 inch |
| Kích thước hiển thị | 153,6 x 90mm |
| Độ phân giải | 1024 x 600 |
| Tỷ lệ khung hình | 16:9 (điều chỉnh 4:3) |
| Độ sáng | 400 cd/m2 |
| Độ tương phản | 900:1 |
| Màu | 16.77 Triệu màu |
| Góc nhìn | Ngang: 160° Dọc: 160° |
| Ngõ vào | 1 ngõ BNC: 2K/3G/HD/SD-SDI BNC: Đầu vào CVBS HDMI 1.3 2 Đầu vào âm thanh RCA analog: Trái/ Phải Micro-USB firmware upgrade |
| Đầu ra | BNC: Kết xuất vòng lặp 2K / 3G / HD / SD-SDI, đầu ra vòng lặp và đầu ra âm thanh tương tự |
| SDI | SMPTE 2048-2: 2048 x 1080p (23.98/24/25/29.97/30/50/59.94/60) / 2048 x 1080i (50/59.94/60) SMPTE-425M-A/B: 1080p (60/ 59.94/50) SMPTE-274M: 1080i (60/59.94/50) / 1080p (30/29.97/25/24/23.98) SMPTE-RP211: 1080psf (30/29.97/25/24/23.98) SMPTE-296M: 720p (60/59.94/50) SMPTE-125M: 480i (59.94) ITU-R BT.656: 576i (50) |
| HDMI | 480i/576i/480p/576p, 1080i (60/59.94/50), 720p (60/59.94/50), 1080p (60/59.94/50/30/29.97/25/24/23.98), 1080psf (30 / 29.97 / 25 / 24 / 23.98) |
| Điện áp hoạt động | Pin 6.5V to 17V DC |
| Điện năng tiêu thụ | ≤10W |
| Nhiệt độ hoạt động | 0°C～+40°C |
| Độ ẩm lưu trữ | 10 đến 90% |
| Nhiệt độ lưu trữ | -15 đến 60°C |
| Độ ẩm lưu trữ | 10 đến 90% |
| Kích thước | 192 x 139.5 x 47.3 mm |
| Cân nặng | 550g |
