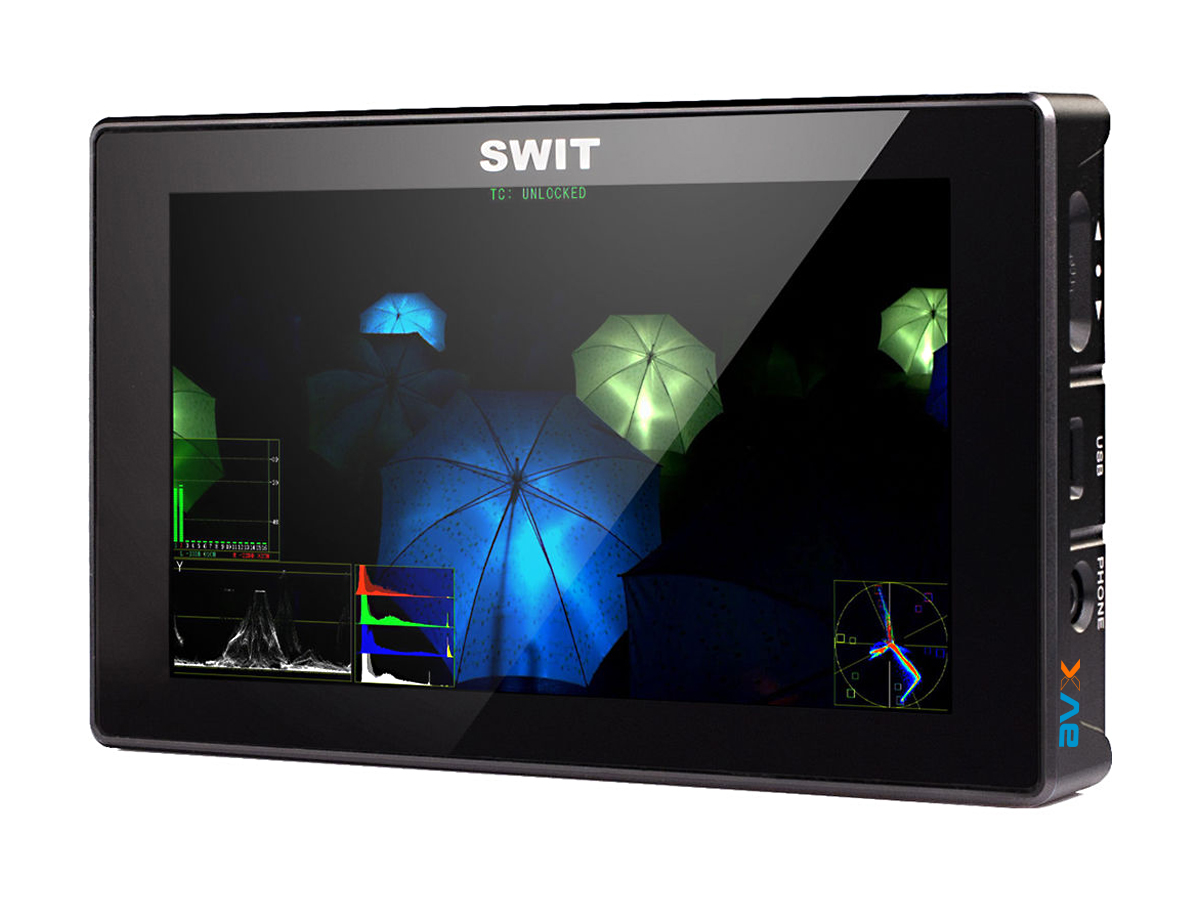

SWIT S-1053F , Màn hình kiểm tra 5.5" LCD 1920 × 1080 Full HD, Ngõ vào và ngõ ra 2K / 3G / HD / SD-SDI, Màu giả, R / G / B / Mono,100% colorbar, sử dụng nhiều loại gá pin khác nhau

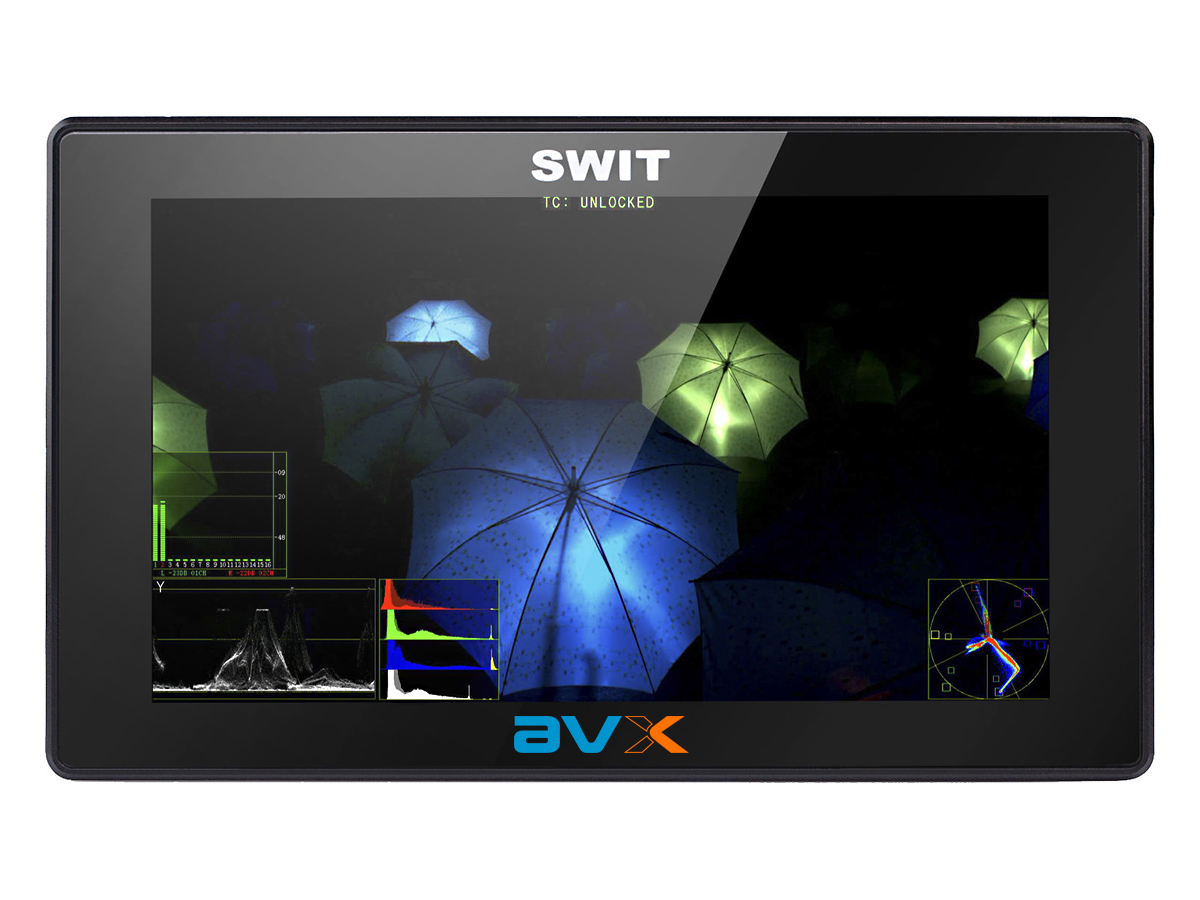

Màn hình LCD Full HD 5,5 ''

sử dụng công nghệ quang học, độ phân giải Full HD 1920 x 1080, Độ tương phản 1000:1, góc nhìn 160 độ

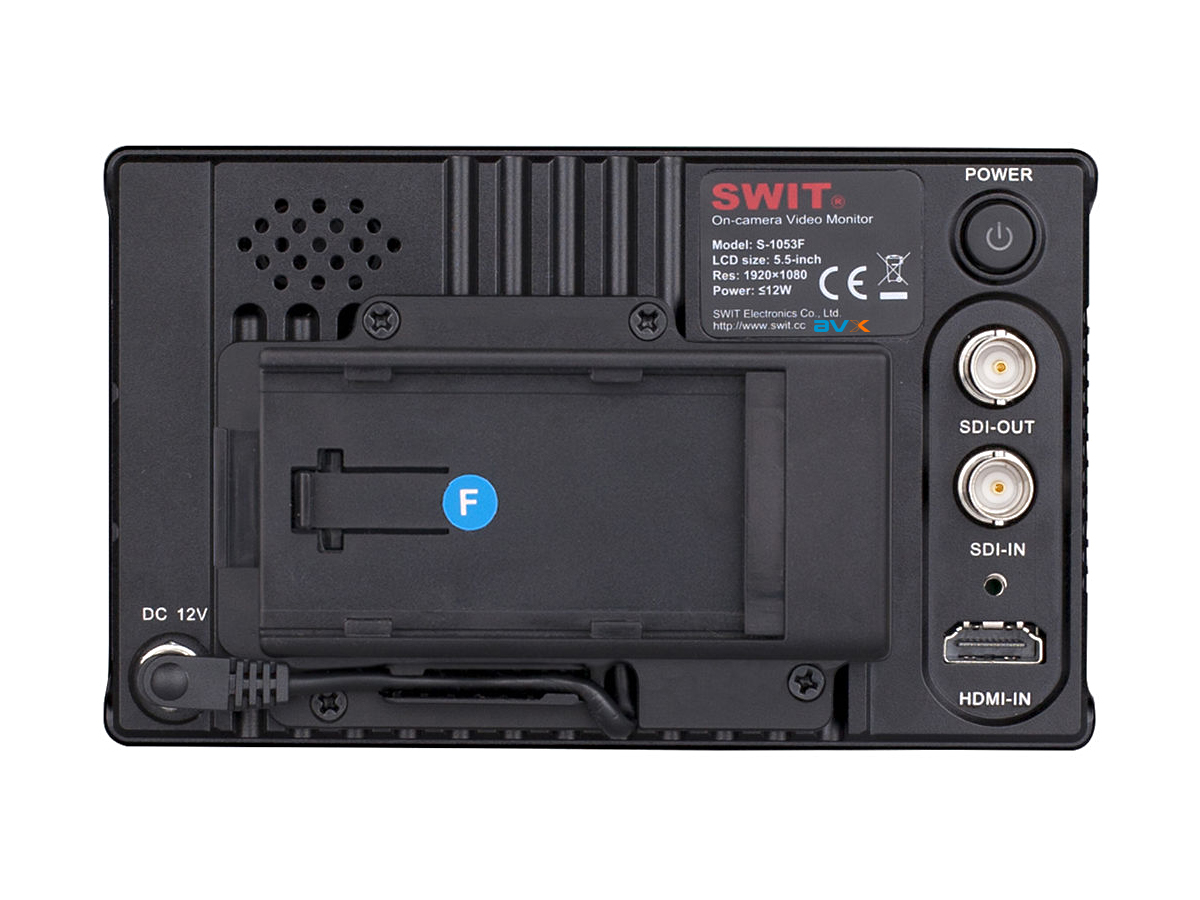

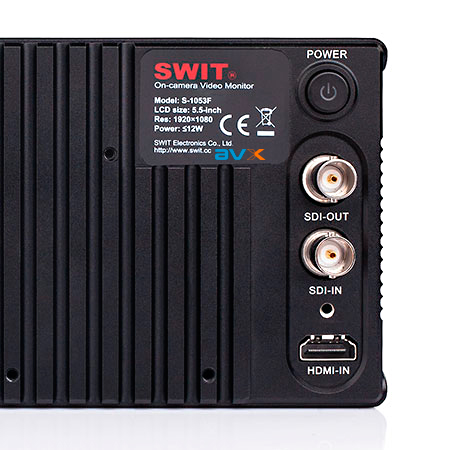

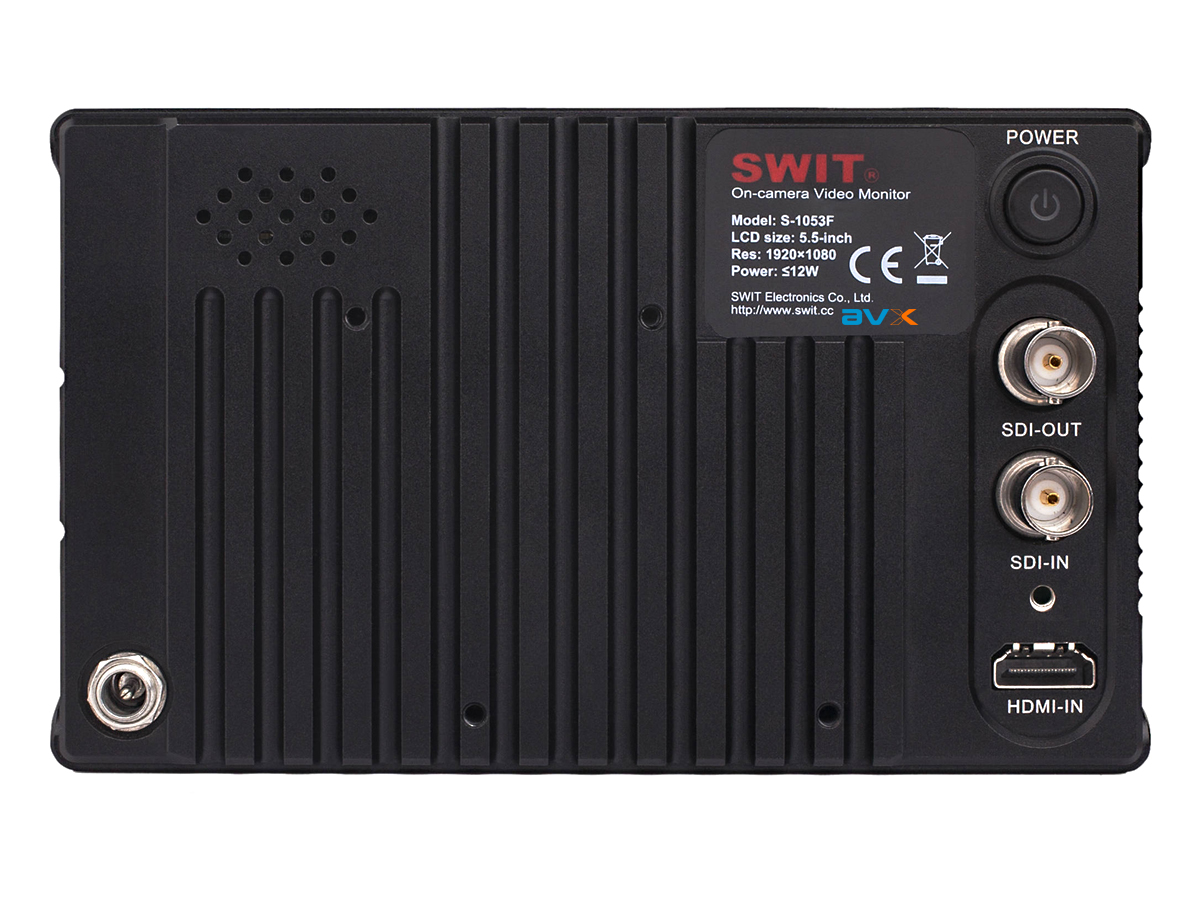

Kết nối đầu vào / đầu ra

SDI & HDMI

Màn hình S-1053F hỗ trợ:
Ngõ vào
2K / 3G / HD / SD-SDI × 1
Ngõ ra 2K / 3G / HD / SD-SDI × 1

Ngõ vào HDMI × 1 (có khóa)
Ngõ ra HDMI đến SDI × 1 (chia sẻ cổng vòng SDI )
Micro USB × 1 (nâng cấp firmware)
Đầu ra âm thanh analog 3.5mm × 1

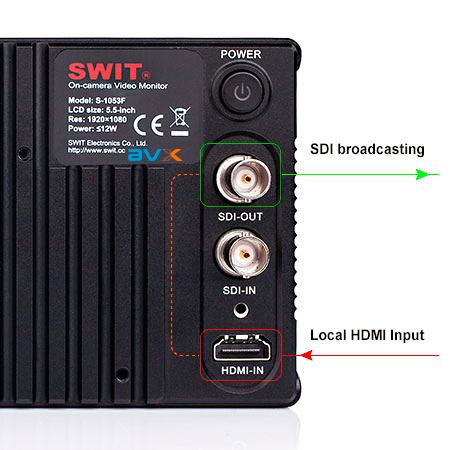

Chuyển đổi HDMI thành SDI

S-1053F hỗ trợ chuyển đổi HDMI ra SDI; Chia sẻ đầu ra cổng SDI. Chuyển đổi định dạng tương tự và hỗ trợ các định dạng HDMI sau: 480i, 576i, 720p (60 / 59.94 / 50), 1080i (60 / 59.94 / 50), 1080p (30 / 29.97 / 25/24 / 23.98)

Lưu ý: Đầu vào HDMI, nếu nguồn hiển thị hiện tại là SDI, cổng đầu ra SDI là vòng lặp SDI; Và nếu nguồn hiển thị hiện tại là HDMI, đầu ra SDI là đầu ra chuyển đổi HDMI.

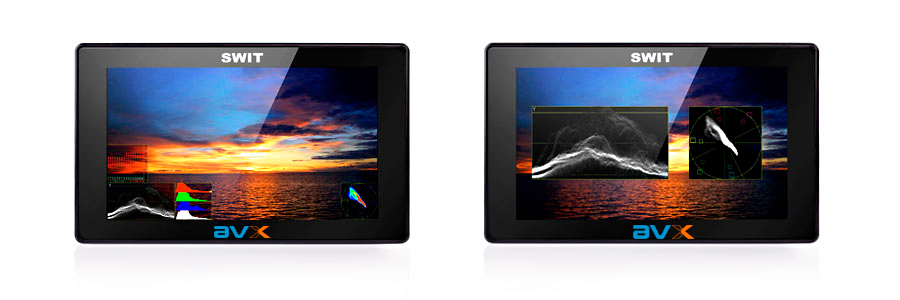

Video Analysis Assistant Pattern

Waveform / Vector scope / Histogram

S-1053F supports video analysis assistant patterns includes: Waveform (Y/Pb/Pr/R/G/B), Vector scope, Histogram (R/G/B/Y), to convert the digital video quality info (Luma, Color, Saturation, etc) to patterns, and the patterns can be switched on/off individually, select display position (Up/Down/Left/Right), size, color, and translucence.

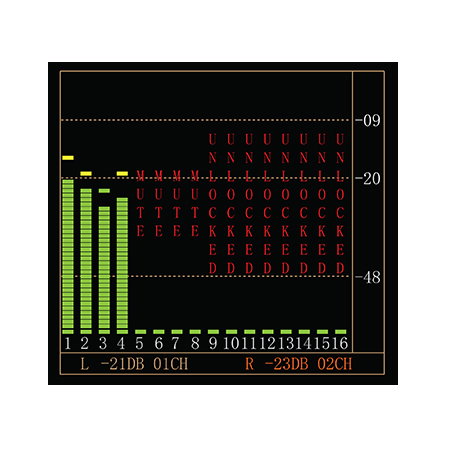

Theo dõi âm thanh nhúng

S-1053F hỗ trợ hiển thị các âm thanh nhúng SDI-16ch và HDMI-2ch với dấu thông tin cảnh báo bất thường âm thanh. Người sử dụng cũng có thể chọn bất kỳ 2 kênh âm thanh để sản xuất thông qua 3,5mm ổ cắm hoặc loa. Vị trí mẫu đo âm thanh có thể được chọn từ một trong bốn góc và bạn có thể chọn chỉ để hiển thị 2 kênh, 8 kênh và 16 kênh đầy đủ. Cũng có thể lựa chọn các điểm đánh dấu tỷ lệ, thông tin cảnh báo và mờ của mẫu đồng hồ đo âm thanh.

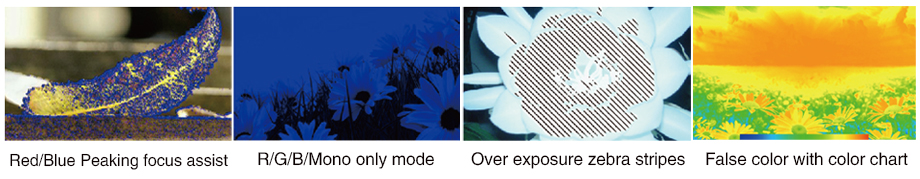

Peaking, R/G/B/Mono only, Zebra, False color

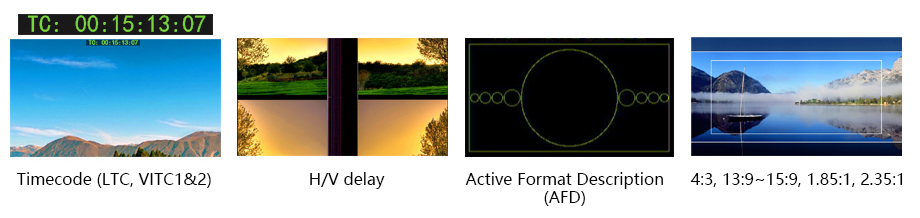

Timecode, H/V delay, AFD, Scale Marker

 Phím Menu và phím chức năng

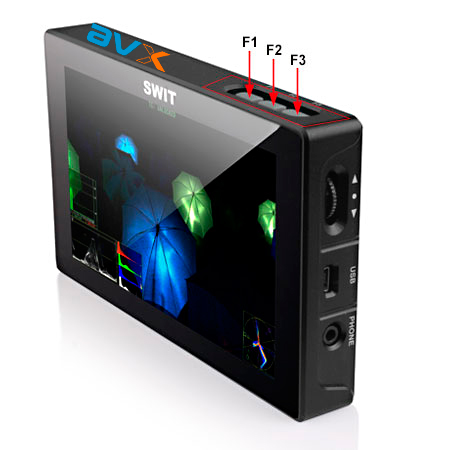

S-1053F có nút Revolve / Push Menu, với thao tác một nút cho hệ thống menu. Trên đầu màn hình có 3 phím chức năng ,  dưới hệ thống menu, nhấn F3 bất cứ lúc nào bạn có thể thoát khỏi menu trực tiếp.
F1-F3 hỗ trợ các chức năng sau:
Chuyển đổi nguồn đầu vào, ánh sáng nền tối đa, dạng sóng, hiển thị thông tin, nhiệt độ màu, Timecode, Zebra, Vector, tín hiệu âm thanh, Histogram, màu giả, AFD, độ trễ H / V, R / G / B / Mono, đánh dấu tỷ lệ, Colorbar, cảnh báo âm thanh, hỗ trợ lấy nét đỉnh, tỷ lệ khung hình, chế độ quét, chế độ Zoom, Mute, Freeze frame, Flip

Nâng cấp Firmware qua cổng USB

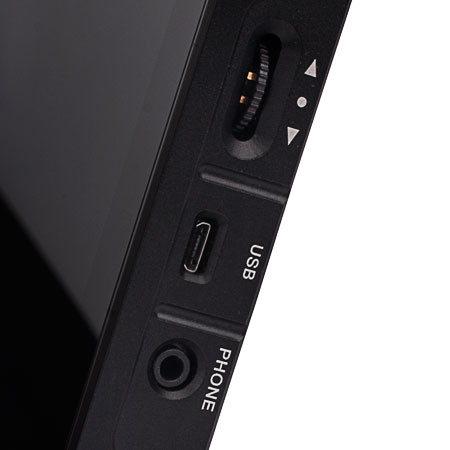

Màn hình cung cấp một cổng Micro USB ở bên cạnh, để nâng cấp firmware. Người dùng có thể tải tập tin firmware mới nhất vào thanh USB và chèn vào màn hình S-1053F (thông qua cáp Micro USB OTG) để nâng cấp mà không cần kết nối máy tính

Hỗ trợ các loại DV khác nhau, Nguồn DC đầu vào

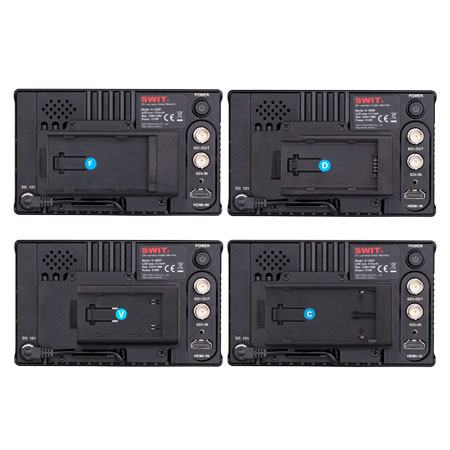

S-1053F hỗ trợ đầu vào DC 6.5-24V thông qua một ổ cắm DC có kích thước 5.5mm, và có thể cài đặt bộ pin SWIT S-7003 series để được cung cấp bởi pin DV:

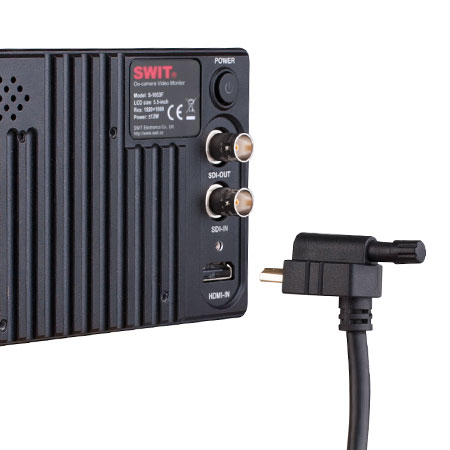

Đầu nối HDMI với khóa

Cổng đầu vào HDMI của S-1053F có khóa được thiết kế. SWIT cung cấp một cáp HDMI đặc biệt có khóa cho màn hình S-1053F và đầu nối HDMI này cũng có thể làm việc với cáp HDMI tiêu chuẩn thông thường.
