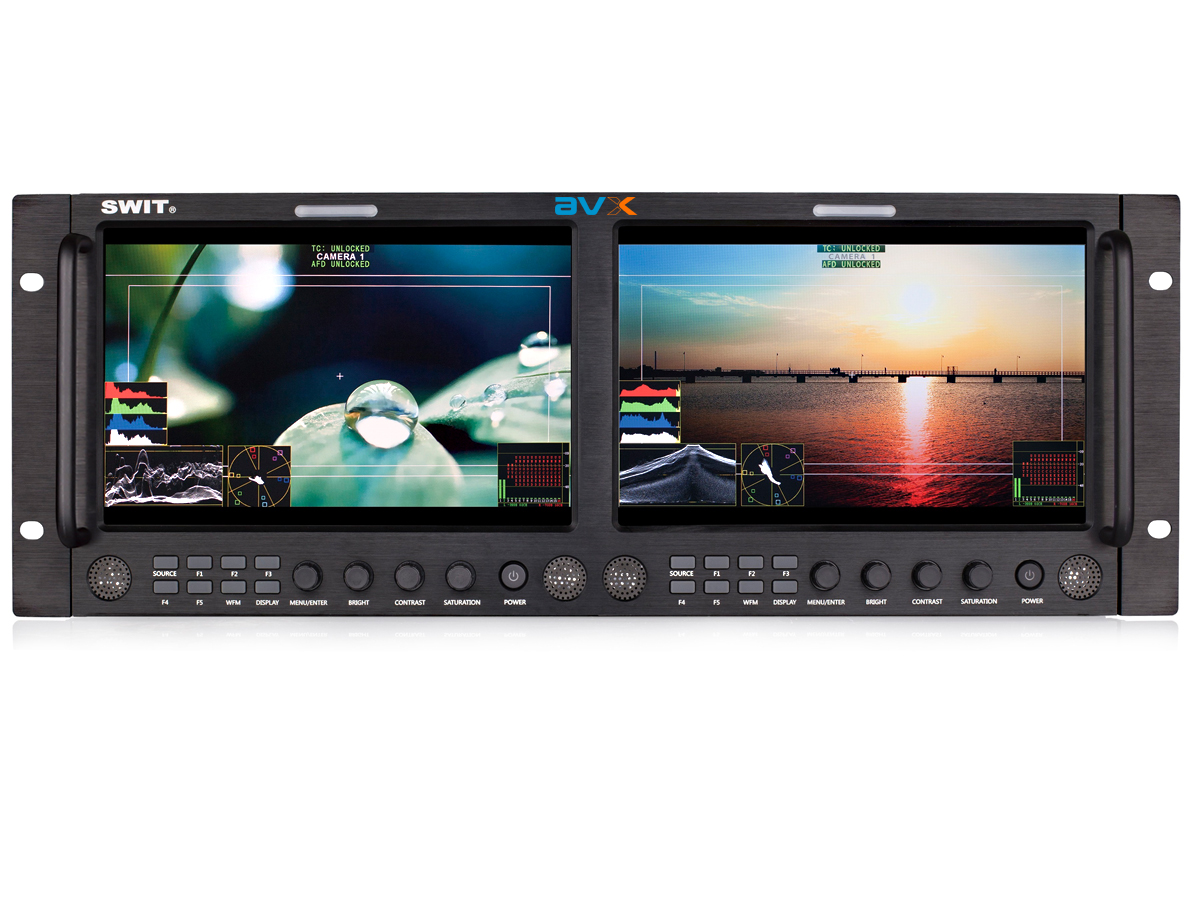

2 màn hình LCD có gá đỡ 9 inch Full HD 3G/SDI & HDMI Studio

◆ Màn hình kiểm tra đôi LCD 9 inch tấm nền IPS (x2), độ phân giải 1920 × 1200, tỉ lệ tương phản 800:1

◆ Khung gá 19 inch 4U, có thể xoay ±30°

◆ 2K / 3G / HD / SD-SDI (x2), HDMI CVBS monitoring

◆ Dạng sóng đơn Y/Cb/Cr/R/G/B

◆ Bộ lọc âm thanh nhúng 16-ch với cảnh báo

◆ Chọn bất kỳ 2 kênh âm thanh để xuất ra

◆ Hỗ trợ lấy nét cao điểm (chuyển đổi màu đỏ / xanh dương)

◆ AFD, SDI Timecode, H / V độ trễ

◆ Màn hình TSL UMD và văn bản TALLY

◆ Đèn báo TALLY và điều khiển GPI

◆ Tỉ lệ 4: 3 / 13: 9/14: 9/15: 9 / 1.85: 1 / 2.35: 1

◆ Sai màu, R / G / B / Mono, vạch sọc vằn, thanh màu

◆ Đĩa gắn kết V-mount / Gold-mount tùy chọn

◆ Phần mềm nâng cấp qua USB

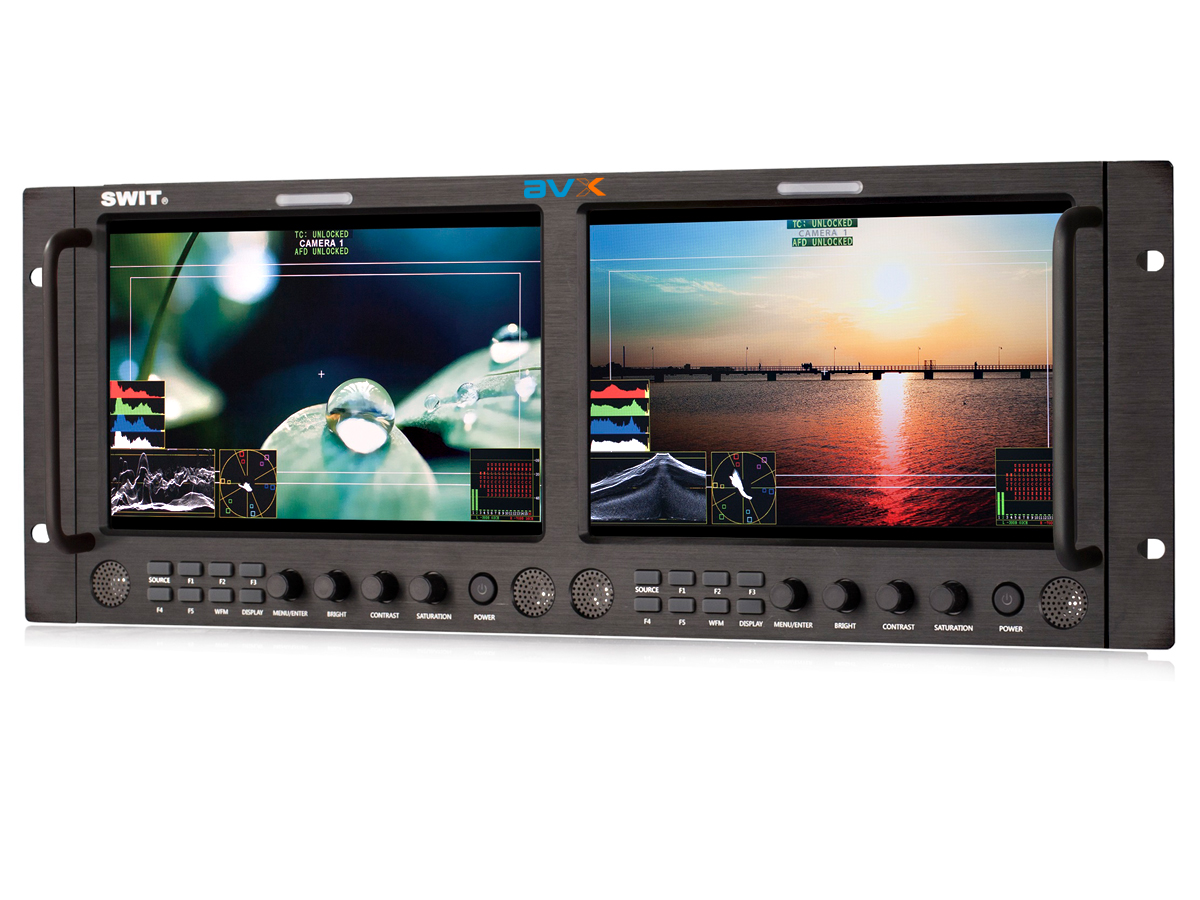

Màn hình đôi 9 inch

Tấm nền IPS LCD, đèn nền LED

M-1093F sử dụng 2 màn hình bảng điều khiển LCD IPS

(In-Plane Switching) 9-inch

Độ phân giải Full HD 1920x1200 và đèn nền LED,

Độ tương phản 800: 1 để tái tạo màu chính xác.

Góc nhìn Ngang: 170 ° / Dọc: 170 °.

Đầu vào / đầu ra đa định dạng

SDI / HDMI / CVBS / Analog Audio

Mỗi màn hình LCD của M-1093F hỗ trợ:

Ngõ vào 2K / 3G / HD / SD-SDI × 2

Ngõ vào HDMI 1.3 × 1

Ngõ ra HDMI 1.3 × 1

Ngõ vào CVBS × 1

Đầu ra CVBS vòng lặp × 1

Đầu vào âm thanh tương tự 3.5mm × 1

Đầu ra âm thanh tương tự 3.5mm × 1

Hỗ trợ phân tích Video

Waveform / Phạm vi vector / Histogram

M-1093F hỗ trợ phân tích video bao gồm: Waveform (Y / Pb / Pr / R / G / B), Vector, Histogram (R / G / B / Y), để cung cấp thông tin chất lượng video kỹ thuật số (Luma, Color , độ bão hòa, vv) cho các mẫu, và các mẫu có thể được bật / tắt riêng, chọn vị trí hiển thị (lên / xuống / trái / phải), kích thước, màu sắc, và mờ.

Đứng, R / G / B / Mono, Zebra, màu giả

Timecode, Độ trễ H / V, AFD, kích thước

Nâng cấp Firmware USB

Màn hình cung cấp cổng USB tiêu chuẩn trên bảng điều khiển phía sau, để nâng cấp firmware. Người dùng có thể tải tập tin firmware mới nhất vào thanh USB và trực tiếp cắm vào màn hình M-1093F để nâng cấp mà không cần kết nối máy tính.

Nhiều nguồn điện

Bộ sạc AC / gắn kết V-mount / Gold-mount

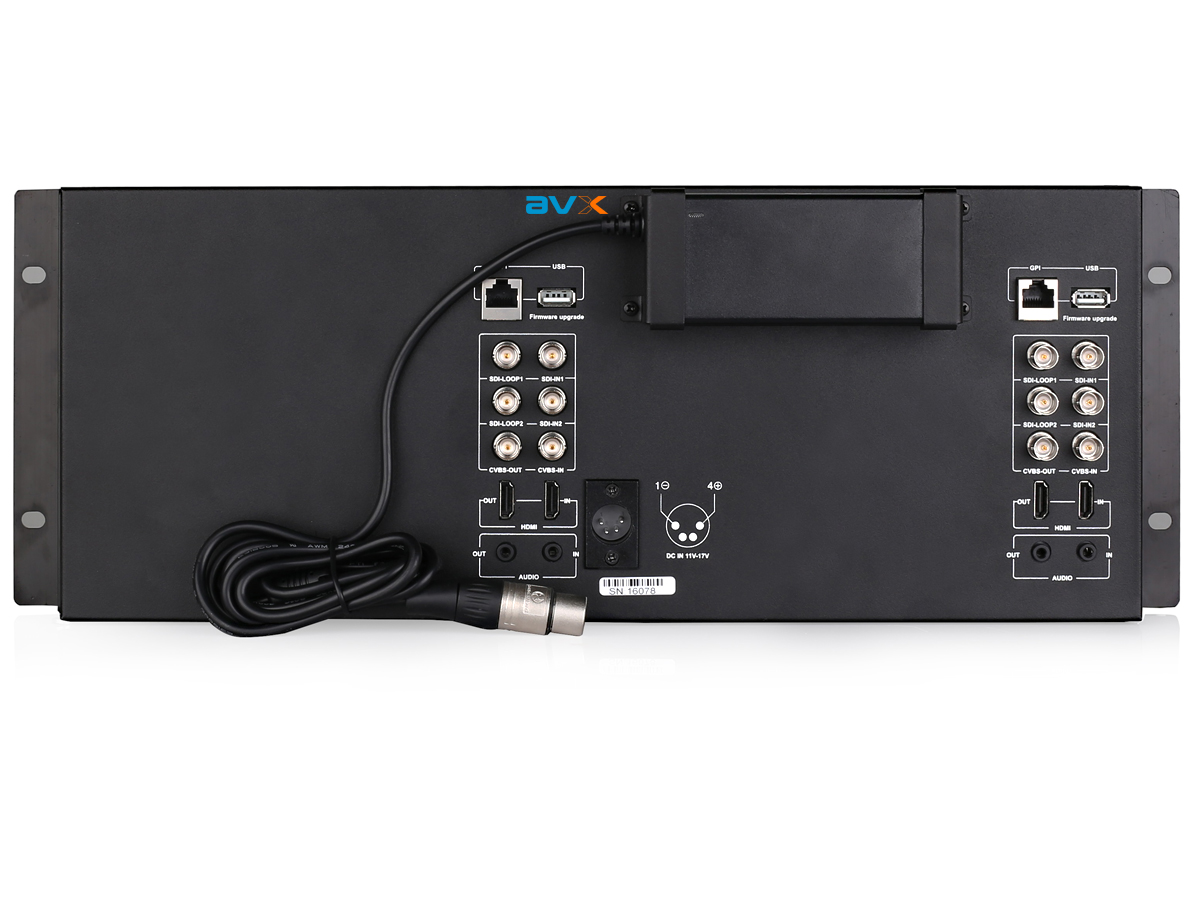

M-1093F cung cấp ổ cắm XLR 4 chân với đầu vào nguồn DC6,5-24V cho cả hai màn hình. Một bộ chuyển đổi AC-DC được gắn ở mặt sau của màn hình.

Cài đặt

M-1093F là giá đỡ cố định 19 ", 4U chiều cao. Màn hình xoay lên xuống ± 30 ° khi đặt trên kệ.

Hiển thị UMD và Text-Tally

Giao thức TSL 3.1 / 4.0

M-1093F hỗ trợ hiển thị UMD và Text-Tally của giao thức TSL 3.1 / 4.0, với lựa chọn địa chỉ TSL 1-126 và hiển thị tối đa 8 ký tự.

Ngõ vào tín hiệu UMD / TALLY qua cổng RJ45 (RS485) trên bảng điều khiển phía sau của màn hình.

Theo dõi âm thanh nhúng

Tối đa 16 kênh thông số với cảnh báo và chọn đầu ra

M-1093F hỗ trợ hiển thị các âm thanh nhúng SDI-16 ch và HDMI-8ch với cột hiển thị và thông tin cảnh báo bất thường. Người sử dụng cũng có thể chọn bất kỳ 2 kênh âm thanh để sản xuất thông qua ổ cắm 3,5mm hoặc loa. Vị trí mẫu đo âm thanh có thể được chọn từ một trong bốn góc và bạn có thể chọn chỉ để hiển thị 2 kênh, 8 kênh và 16 kênh đầy đủ. Cũng có thể lựa chọn các điểm đánh dấu tỷ lệ, thông tin cảnh báo và mờ của mẫu đồng hồ đo âm thanh.
