SWIT M-1071H, hai màn hình 7 inch LCD, độ phân giải 1024x600, tín hiệu đầu vào hỗ trợ 3G/HD/SD-SDI, HDMI, CVBS. Nguồn điện AC DC chuyển đổi sang XLR 4-pin.
Bao gồm:
- 1x Nguồn sạc 4-pin XLR (A-PA02)
- 2x Tấm dán bảo vệ màn hình LCD (A-PF07)
Tải catalog sản phẩm| M-1071H Màn hình kiểm tra đôi LCD 7-inch, rắc cắm SDI/HDMI ◆ 2× 7-inch tấm nền FFS LCD, đền nền LED ◆ Gá đỡ chuẩn 19-inch 3U ◆ 1024×600, tỉ lệ tương phản 900:1, góc nhìn H/V 160° ◆ Vùng hiển thị 16:9 ( có thể hiệu chỉnh 4:3) ◆ Quét dưới / quét trên, vùng tập chung ◆ Tín hiệu đầu vào 3G/HD/SD-SDI, HDMI, CVBS ◆ Có thể theo dõi trạng thái âm thanh được nhúng vào ◆ Có thể thu phóng video trực tiếp và lật ◆ Đèn báo 3-color TALLY ◆ Chỉnh sửa TITLE theo ý muốn |
|

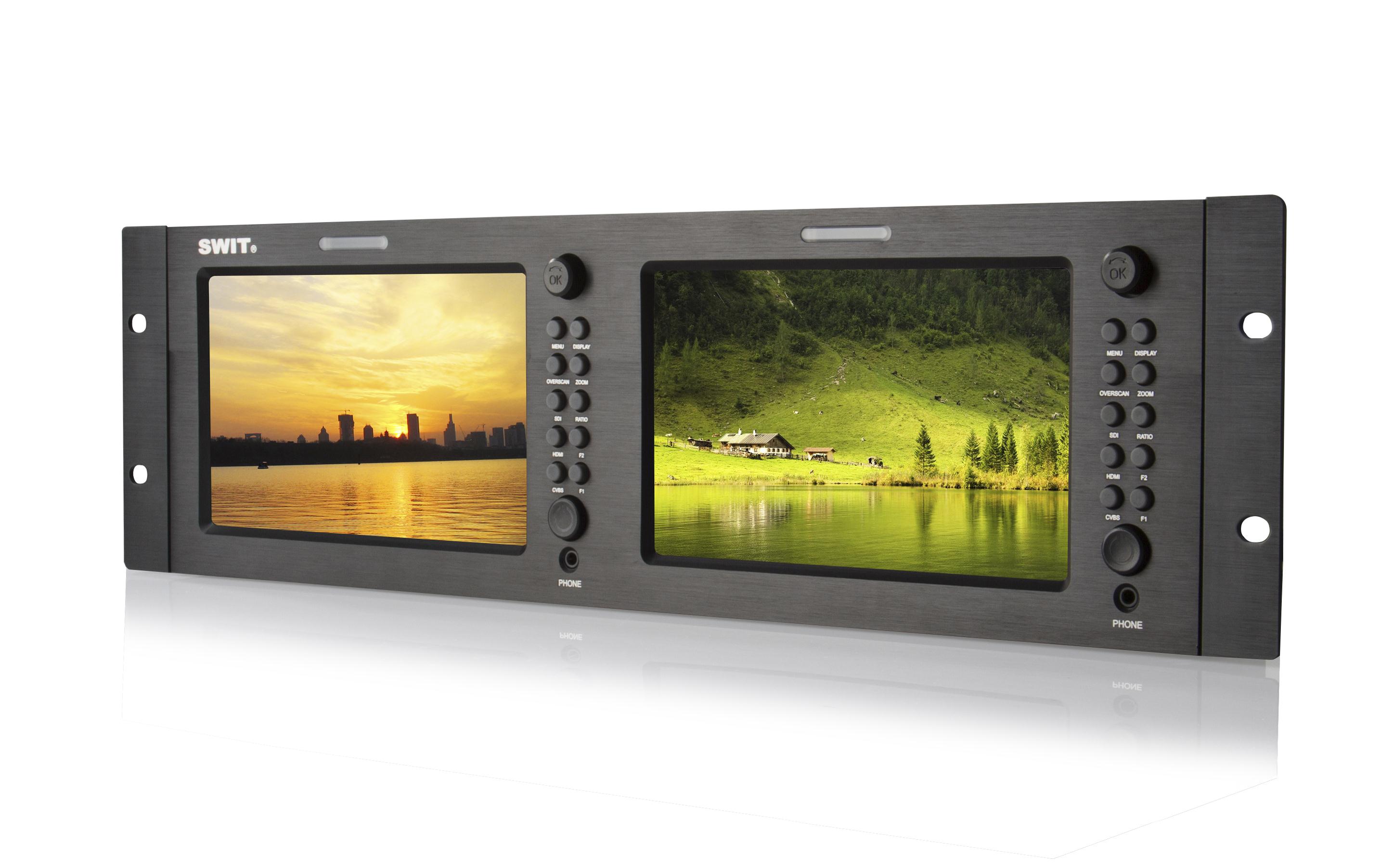

Màn hình đôi LCD 7-inch 1024×600 M-1071H cung cấp bộ màn hình kiểm tra 2× 7-inch FFS (Fringe field switching) tấm nền LCD. Độ phân giải 1024×600 và đèn nền LED. Độ sáng 400cd/m2, tỉ lệ tương phản 900:1. Góc nhìn theo chiều ngang: 160° / dọc: 160°. |
 |
||||||||||
 |
Nhiều đầu vào / đầu ra đa định dạng Âm thanh 3G-SDI / HDMI / CVBS / L & R
Ngõ vào 3G / HD / SD-SDI × 1 Ngõ ra 3G / HD / SD-SDI × 1 Ngõ vào HDMI × 1 Ngõ ra HDMI × 1 Ngõ vào CVBS × 1 Ngõ ra CVBS × 1 Đầu vào âm thanh L/R × 1
|
||||||||||
|
Giám sát âm thanh nhúng Qua tai nghe3.5mm hoặc loa Màn hình hỗ trợ âm thanh nhúng SDI và HDMI (ch-1 và ch-2), và đầu ra âm thanh tương tự L & R qua ổ cắm tai nghe 3,5 mm.
|
 |
||||||||||
|
Vùng tập chung và đánh dấu kích thước Bạn có thể chọn tỷ lệ khung vùng tập chung từ 80%, 85%, 90% và 95% trong menu hệ thống. Và với đầu vào HD, màn hình có thể hiển thị điểm vùng 4: 3 trung tâm để giúp kiểm tra hình ảnh khi sử dụng ghi hình HD trong khi phát SD.
|
|||||||||||
|

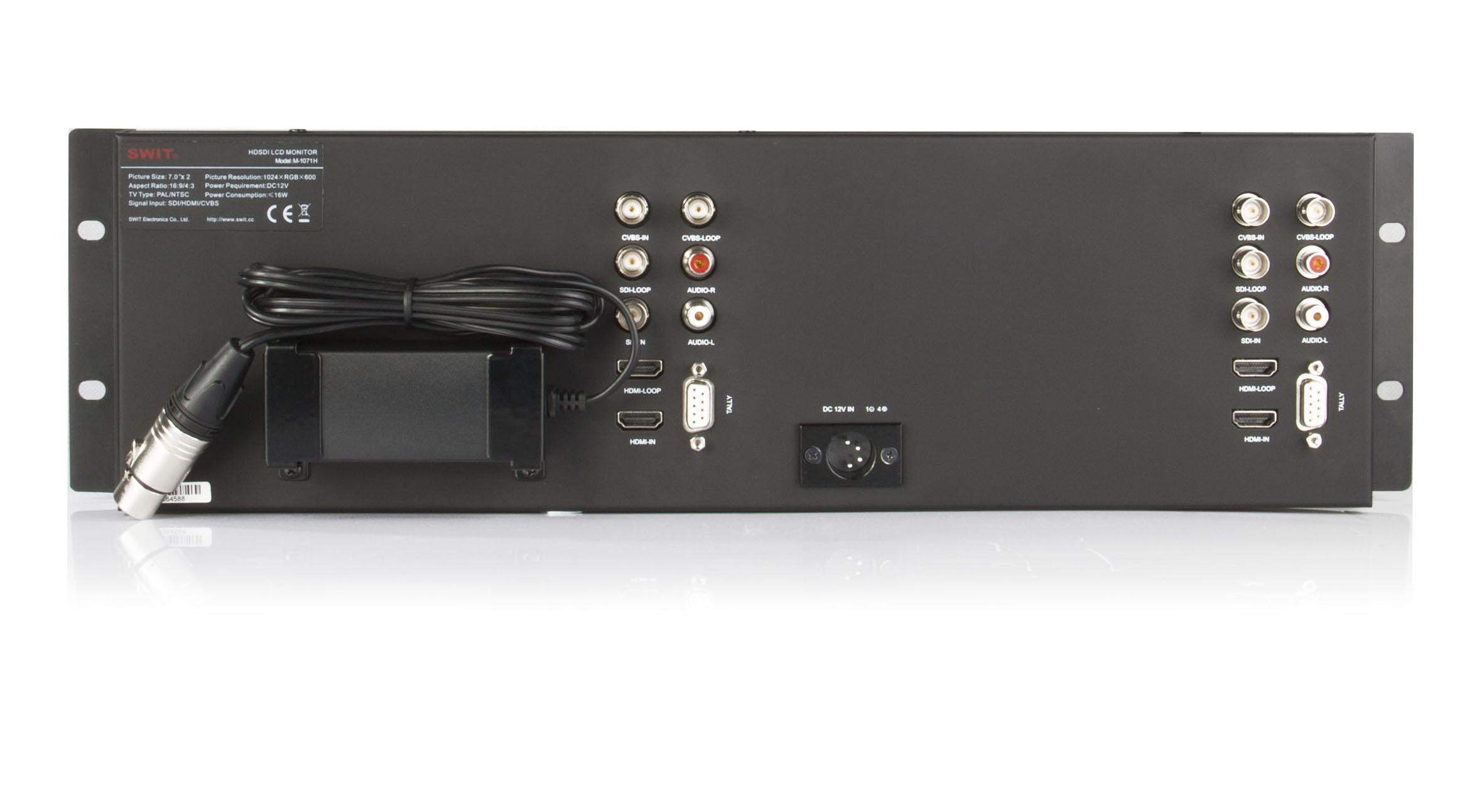

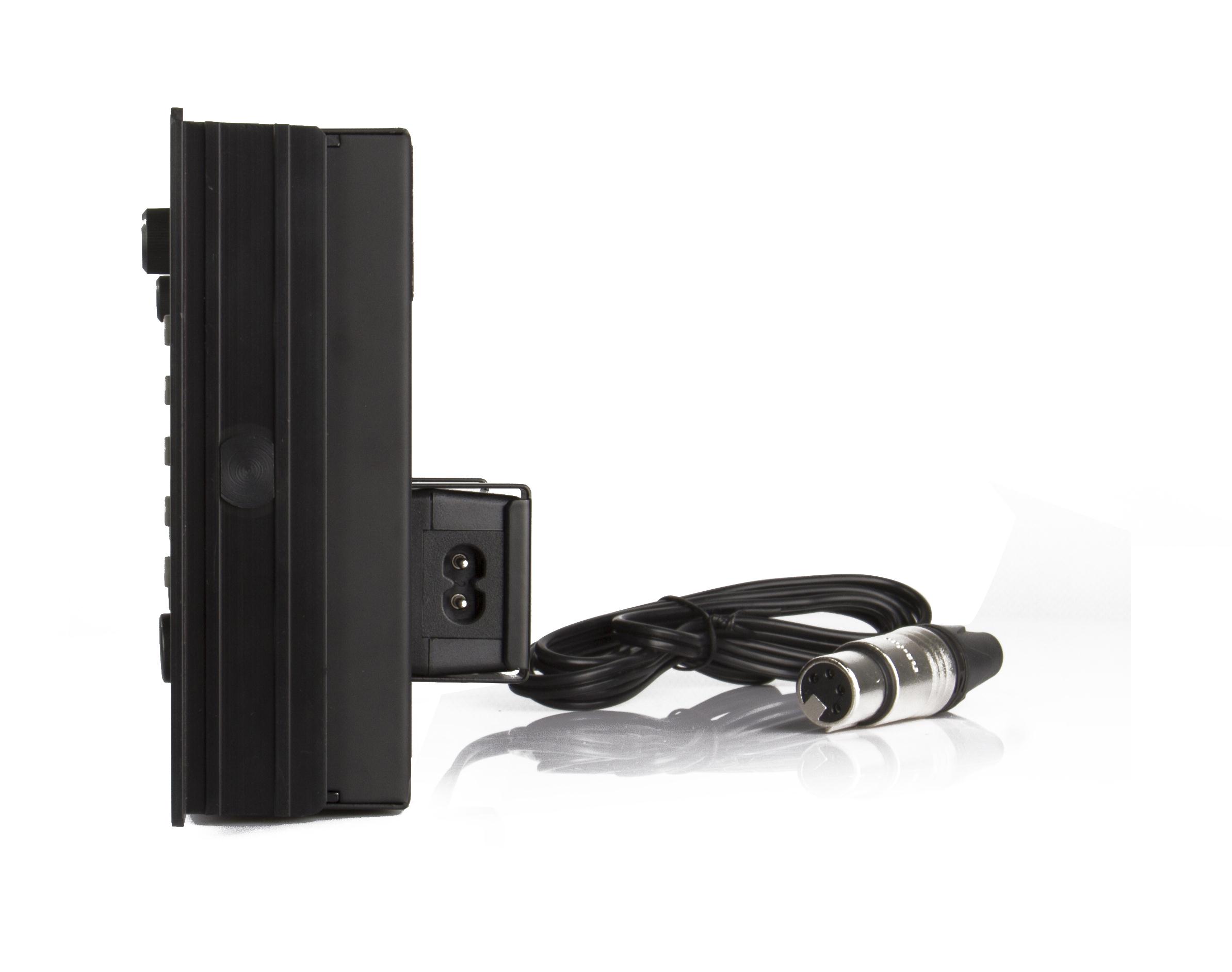

Cấp nguồn M-1071H cung cấp ổ cắm XLR 4 chân với đầu vào DC 6.5-17V cho cả 2 màn hình và một bộ chuyển đổi AC-DC được gắn ở mặt sau của màn hình. |
 |
||||||||||
 |
Đèn TALLY 3 màu Tín hiệu đầu vào DB-9Đèn TALLY phía trước cho mỗi màn hình, với 3 màu hiển thị, và được điều khiển qua cổng DB-9 trên bảng điều khiển phía sau. |
||||||||||
|

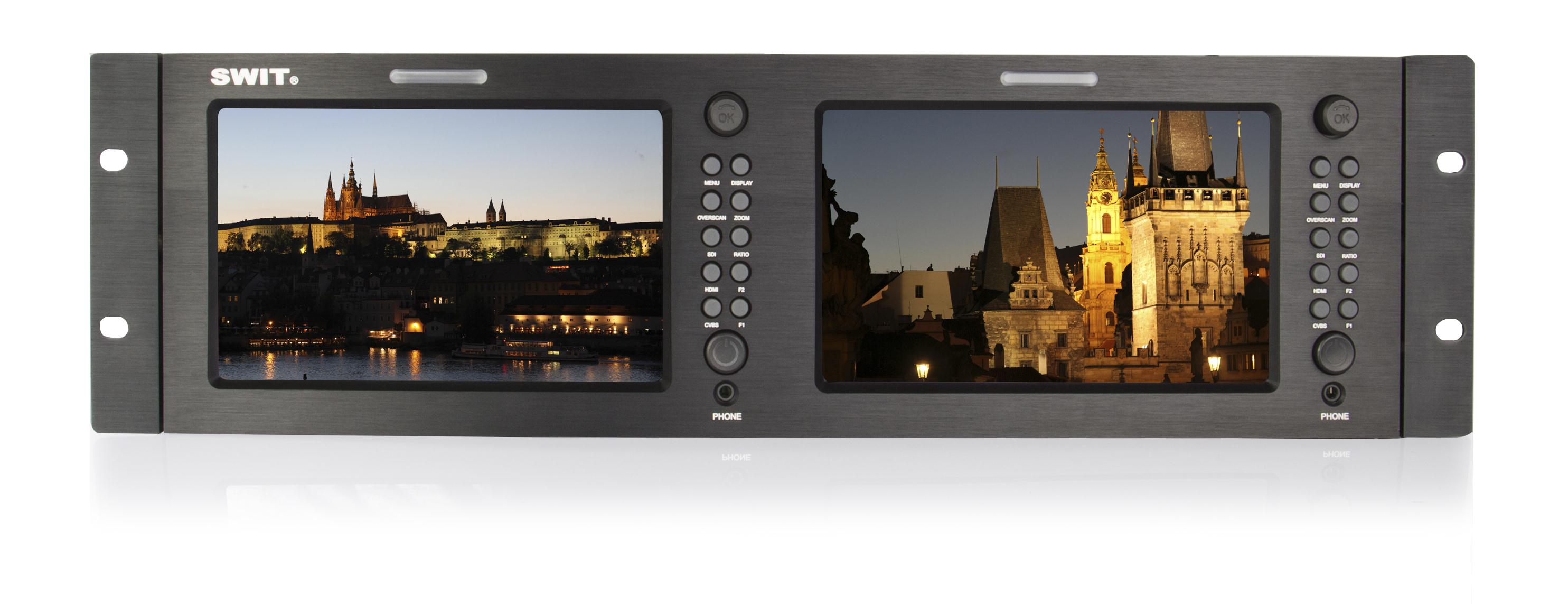

Cài đặt M-1071H có gá đỡ cố định 19 "chuẩn, có chiều cao 3U. Màn hình xoay lên và xuống ± 30 ° khi cài đặt trên kệ.
|
|||||||||||
|
Gói tiêu chuẩn 1 x Bộ tiếp hợp nguồn pin XLR 4 chân (A-PA02)
|
|||||||||||
Phụ kiện đi kèm
- 1x Nguồn sạc 4-pin XLR (A-PA02)
- 2x Tấm dán bảo vệ màn hình LCD (A-PF07)
Sản phẩm nên mua cùng
| Kích thước | 7 inch x 2 |
| Kích thước hiển thị | 154×90mm |
| Độ phân giải | 1024 x 600 |
| Tỷ lệ khung hình | 16:9 (điều chỉnh 4:3) |
| Độ sáng | 400 cd/m2 |
| Độ tương phản | 900:1 |
| Màu | 16.77 Triệu màu |
| Góc nhìn | Ngang: 160° Dọc: 160° |
| Ngõ vào (1 màn) | BNCx2 bao gồm: 3G/HD/SD-SDI x1, Composite x1 HDMI RCA x 2 âm thanh stereo L, R |
| Ngõ ra ( 1 màn) | BNCx2 bao gồm: 3G/HD/SD-SDI x1 vòng lặp, Composite x1 vòng lặp HDMI 3.5mm SDI, HDMI, âm thanh tương tự. |
| SDI | SMPTE-425M: 1080p (60/ 59.94/50) SMPTE-274M: 1080i (60/59.94/50) / 1080p (30/29.97/25/24/23.98) SMPTE-RP211: 1080psf (30/29.97/25/24/23.98) SMPTE-296M: 720p (60/59.94/50) SMPTE-125M: 480i (59.94) ITU-R BT.656: 576i (50) |
| CVBS | NTSC∕PAL |
| HDMI | 480i/576i/480p/576p, 1080i (60/59.94/50), 720p (60/59.94/50), 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| Điện áp hoạt động | Pin 6.5 to 17V DC |
| Điện năng tiêu thụ | ≤15W |
| Nhiệt độ hoạt động | 0°C～+40°C |
| Độ ẩm lưu trữ | 10 đến 90% |
| Nhiệt độ lưu trữ | -15 đến 60°C |
| Độ ẩm lưu trữ | 10 đến 90% |
| Kích thước | 483×132×80mm |
| Cân nặng | 2.5kg |
