SWIT M-1071F, màn hình kiểm tra đôi 7-inch LCD, độ phân giải 1024 x 600, tỉ lệ tương phản 900:1, tín hiệu đầu vào HD/SD-SDI, HDMI, CVBS. Hỗ trợ lấy nét, có khả năng thu phóng. Nguồn AC - DC tiếp nối XLR 4-pin.

M-1071F
Màn hình kiểm tra đôi LCD 7-inch, rắc cắm SDI/HDMI

◆ 2× 7-inch tấm nền FFS LCD, đền nền LED

◆ Gá đỡ chuẩn 19-inch 3U

◆ 1024×600, tỉ lệ tương phản 900:1, góc nhìn H/V 160°

◆ Vùng hiển thị 16:9 ( có thể hiệu chỉnh 4:3)

◆ Quét dưới / quét trên, vùng tập chung

◆ Tín hiệu đầu vào HD/SD-SDI, HDMI, CVBS

◆ Có thể theo dõi trạng thái âm thanh được nhúng vào (16-ch SDI, 2-ch HDMI)

◆ Waveform (Y/Cb/Cr/R/G/B) đầy đủ kích thước

◆ Hiển thị SDI timecode

◆ False color, Blue only, Zebra stripes, Internal colorbar

◆ Có thể thu phóng video trực tiếp và lật

◆ Đèn báo 3-color TALLY

◆ Chỉnh sửa TITLE theo ý muốn

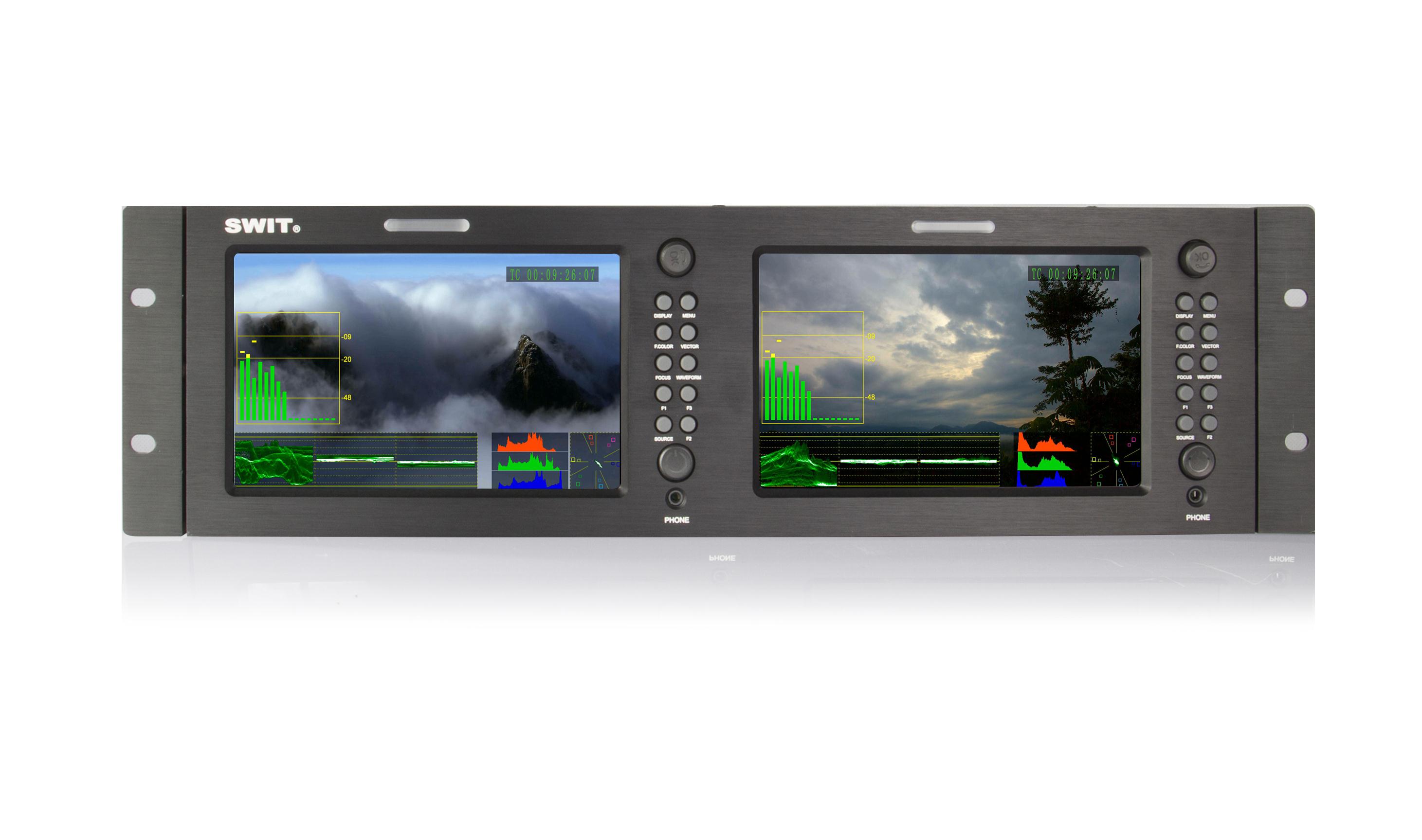

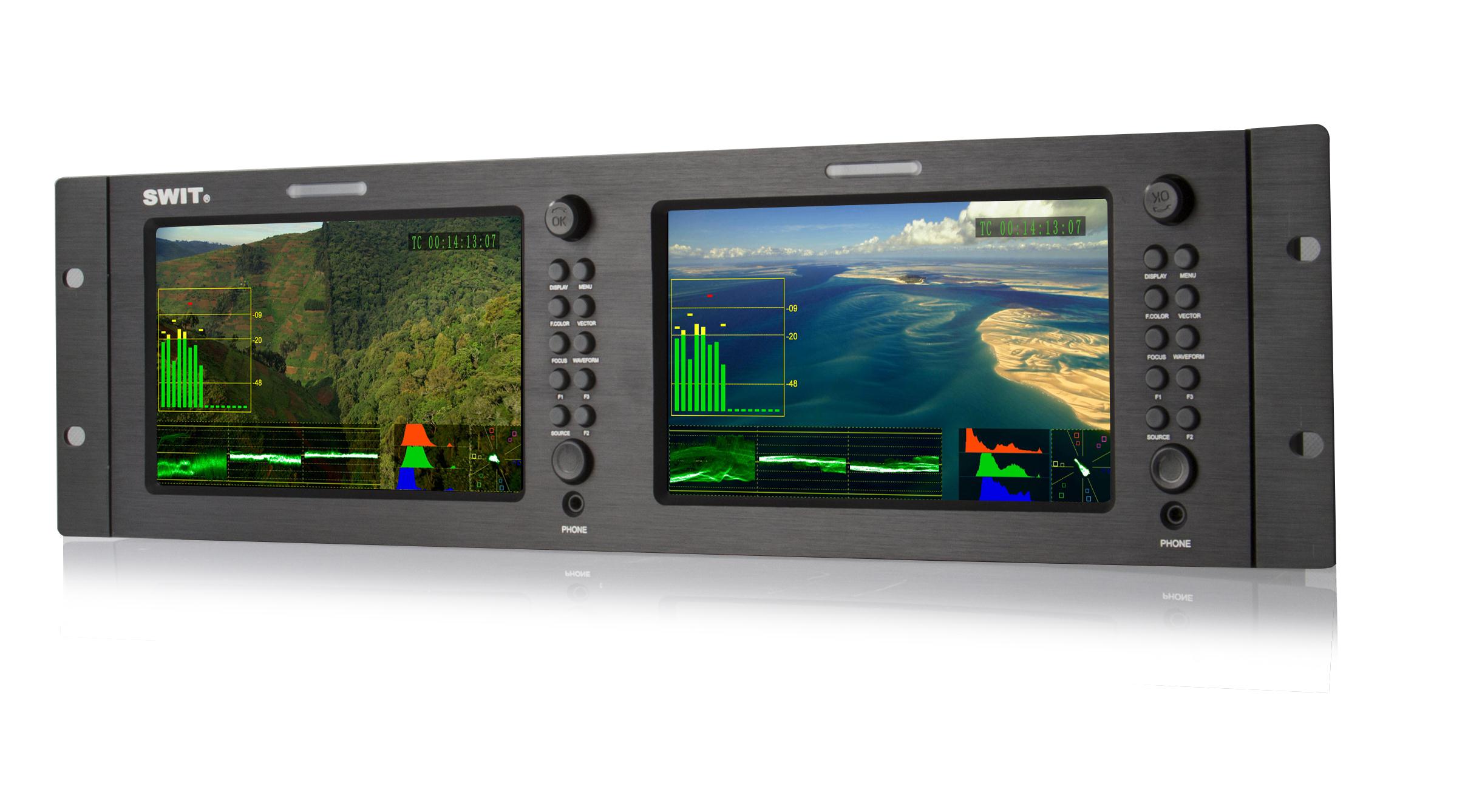

Màn hình đôi LCD 7-inch 1024×600

Tấm nền FFS LCD, đền nền LED

M-1071F cung cấp bộ màn hình kiểm tra 2× 7-inch FFS

(Fringe field switching) tấm nền LCD.

Độ phân giải 1024×600 và đèn nền LED.

Độ sáng 400cd/m2, tỉ lệ tương phản 900:1.

Góc nhìn theo chiều ngang: 160° / dọc: 160°.

Nhiều đầu vào / đầu ra đa định dạng

SDI / HDMI / CVBS / HDMI → SDI

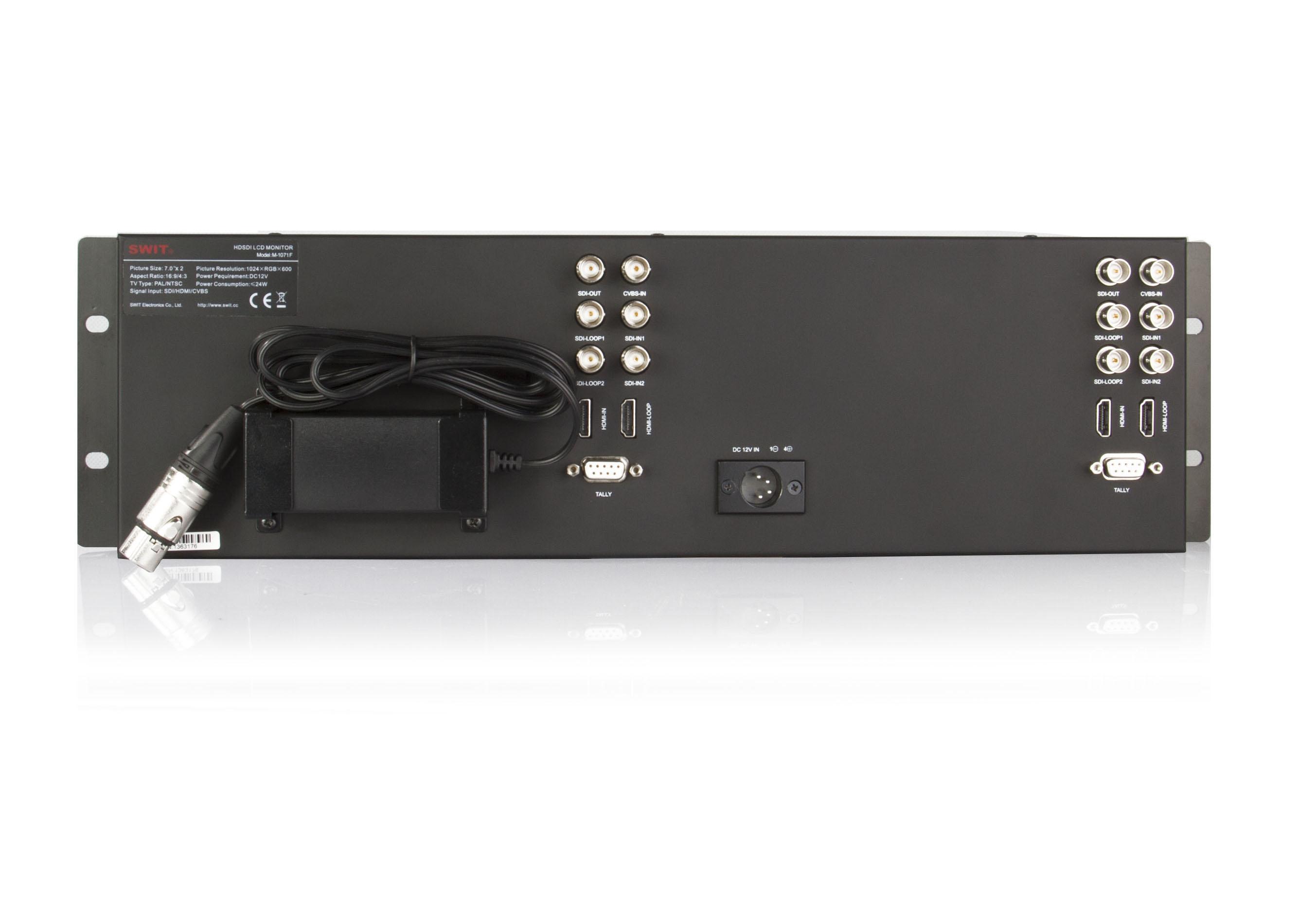

Mỗi màn hình LCD của màn hình M-1071F hỗ trợ:

Ngõ vào HD / SD-SDI × 2

Ngõ ra HD / SD-SDI × 2

Ngõ vào HDMI × 1

Ngõ ra HDMI × 1

Ngõ vào HDMI được chuyển đổi sang đầu ra SDI × 1

Ngõ vào CVBS × 1

Chuyển đổi HDMI thành SDI

Việc tích hợp chuyển đổi được sử dụng để phát và cung cấp video camera HDMI. Chuyển đổi định dạng tương tự và hỗ trợ các định dạng HDMI sau:
480i, 576i, 720p (60 / 59,94 / 50), 1080i (60 / 59,94 / 50), 1080p (30 / 29,97 / 25/24 / 23,98)

Hỗ trợ phân tích Video Mẫu

Waveform / Phạm vi  Vectơ / Histogram

M-1071F hỗ trợ các dạng sóng hiển thị dưới cả SDI và HDMI, bao gồm các kênh Y, Cb, Cr, R, G, B, và hiển thị toàn màn hình của mỗi kênh. Biểu đồ phạm vi vector và biểu đồ R / G / B có thể được bật / tắt độc lập với dạng sóng.

Giám sát âm thanh nhúng

HD/SDI: 16-Ch; SD/SDI / HDMI: 2-ch

Màn hình hiển thị các cảm biến âm thanh SDI và HDMI và hỗ trợ đầy đủ 16-ch thông số dưới đầu vào HD/SDI; 2-ch thông số dưới SD/SDI và đầu vào HDMI. Biểu đồ cột âm thanh có màu xanh và sẽ chuyển sang màu vàng khi vượt quá -20dB và chuyển sang màu đỏ khi vượt quá -9dB. Âm thanh nhị phân ch-1 và ch-2 có thể được xuất ra qua ổ cắm tai nghe 3,5 mm.

Vùng tập chung và đánh dấu kích thước

Bạn có thể chọn tỷ lệ khung vùng tập chung từ 80%, 85%, 90% và 95% trong menu hệ thống. Và với đầu vào HD, màn hình có thể hiển thị điểm vùng 4: 3 trung tâm để giúp kiểm tra hình ảnh khi sử dụng ghi hình HD trong khi phát SD.

False color, Blue only, Zebra stripes, Internal colorbar

Hỗ trợ lấy nét

Trong chế độ hỗ trợ lấy nét, chủ thể tập trung sẽ được biểu thị bằng các đường màu đỏ hoặc xanh lam. Hỗ trợ lấy nét cũng có sẵn trong quá trình phóng to ảnh.

Cấp nguồn

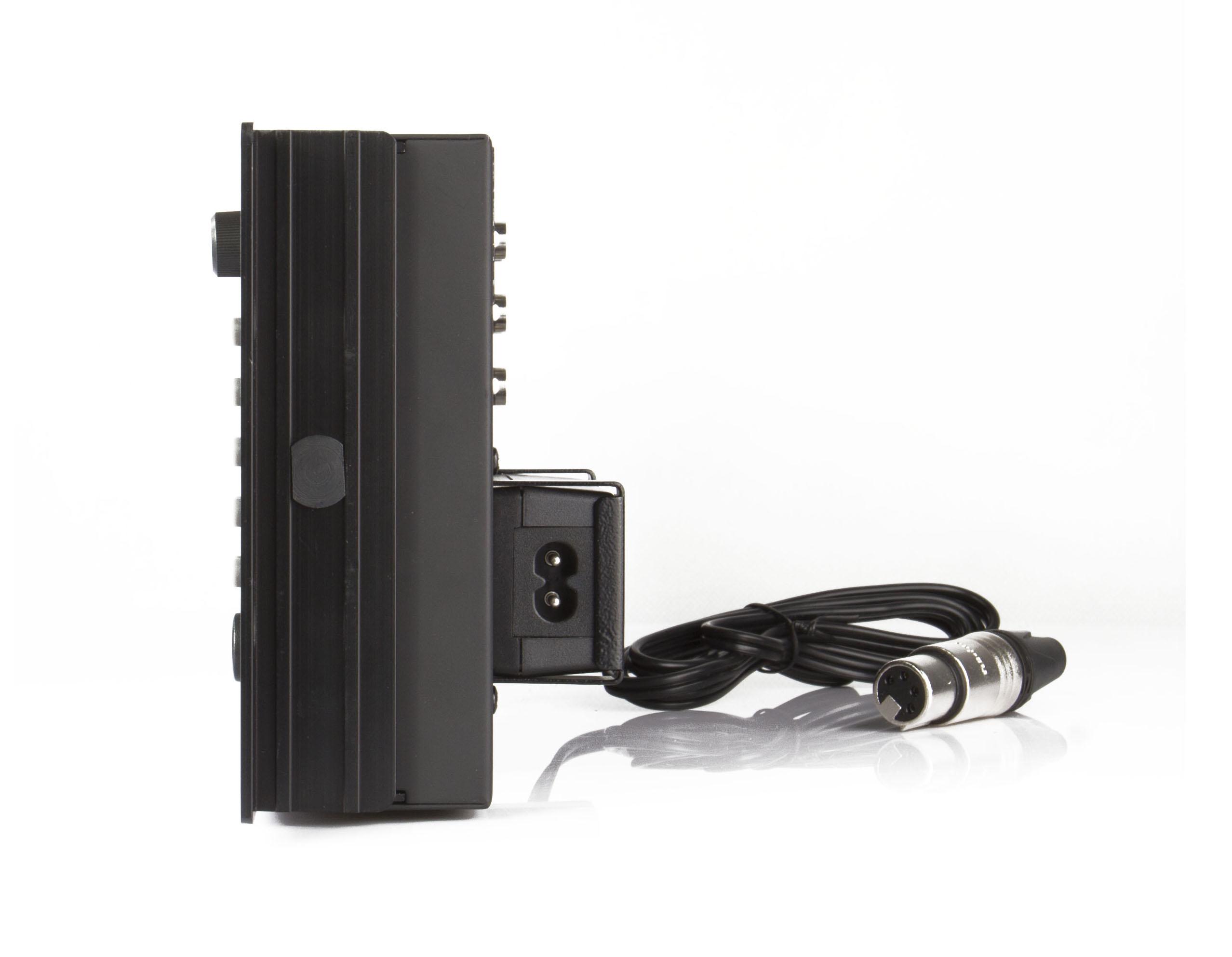

M-1071F cung cấp ổ cắm XLR 4 chân với đầu vào DC 6.5-17V cho cả 2 màn hình và một bộ chuyển đổi AC-DC được gắn ở mặt sau của màn hình.

Đèn TALLY 3 màu

Đèn TALLY phía trước cho mỗi màn hình, với 3 màu hiển thị, và được điều khiển qua cổng DB-9 trên bảng điều khiển phía sau.

Cài đặt

M-1071F có gá đỡ cố định 19 "chuẩn, có chiều cao 3U. Màn hình xoay lên và xuống  ± 30 ° khi cài đặt trên kệ.

Gói tiêu chuẩn

Gói chuẩn M-1071F bao gồm:

1 x Bộ tiếp hợp nguồn pin XLR 4 chân (A-PA02)
2 x Tấm bảo vệ màn hình LCD (A-PF07)
