SWIT M-1071A, Màn hình kiểm tra 7 inch, độ phân giải HD 1024 x 600, có khả năng phân tích âm thanh. Tín hiệu đầu vào HD/SD-SDI, HDMI, CVBS. Loa đồng trục chống nhiễu từ 3,0-inch

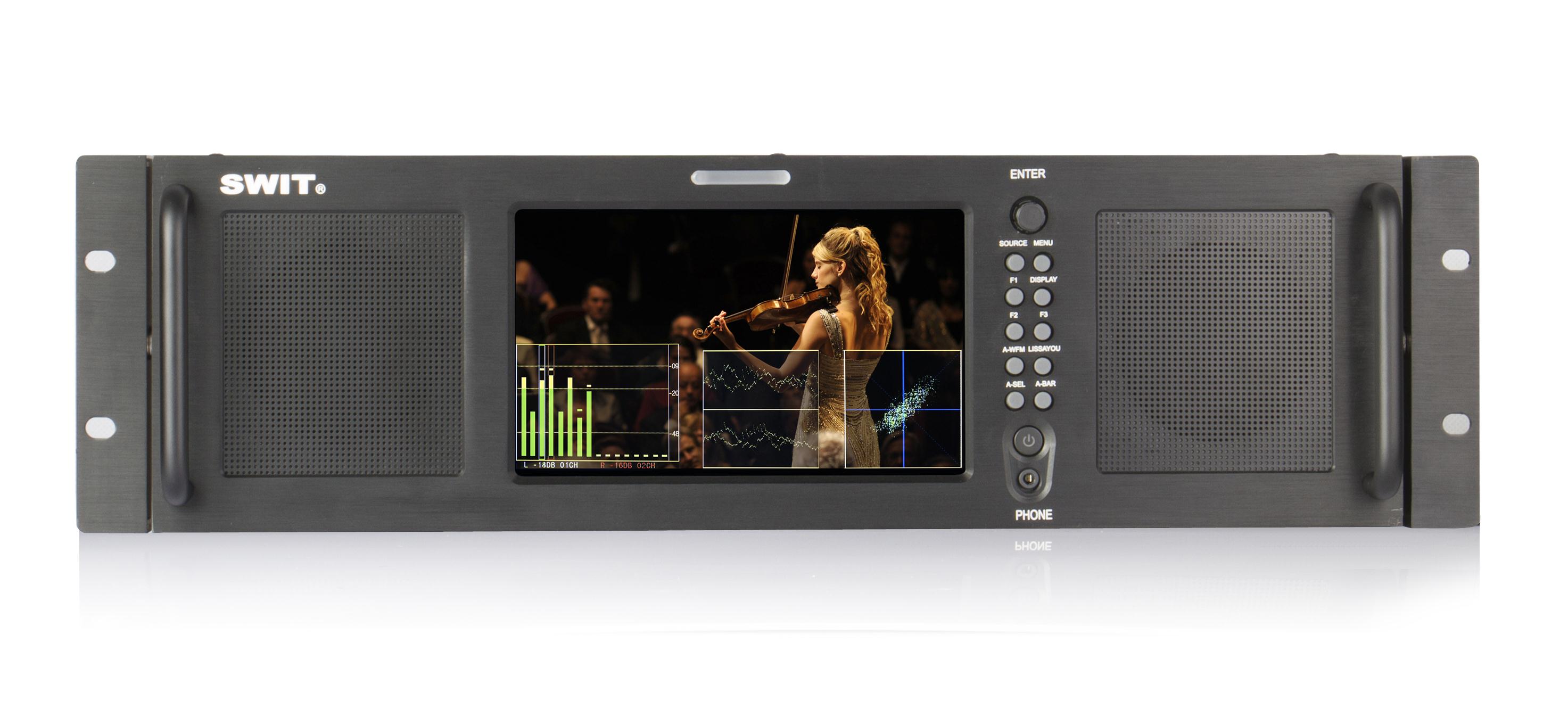

M-1071A

Màn hình 7 inch độ phân giải HD (1024x600) tỉ lệ tương phản 900:1

◆ Khung gá 19 inch 3U, có thể xoay lên xuống ± 30 °

◆ Loa đồng trục chống nhiễu từ 3.0"

◆ Tín hiệu vào HD/SD-SDI, HDMI, CVBS

◆ Có thể chỉnh sửa tiêu đề của video

◆ Hiện thông số âm thanh VU & PPM (16-ch SDI, 8-ch HDMI)

◆ Hiện thông số âm thanh Lissajous

◆ Vùng hiển thị tỉ lệ 16:9 và có thể điều chỉnh với tỉ lệ 4:3

◆ Đèn báo TALLY 3 màu

Màn hình kiểm tra việc phát sóng âm thanh

M-1071A là một màn hình LCD gắn trên đế với các quy trình xử lý âm thanh kỹ thuật số chuyên nghiệp và các chức năng phân tích được thiết kế đặc biệt cho các ký thuật viên âm thanh phát sóng để giám sát chất lượng âm thanh SDI / HDMI được nhúng vào.

Màn hình LCD 7 inch 1024 × 600

Tấm nền FFS với đèn nền LED

M-1071A cung cấp bảng điều khiển màn hình LCD FFS 7-inch

Độ phân giải 1024 × 600 và đèn nền LED,

Độ sáng 400cd / m2 và độ tương phản 900: 1.

Góc nhìn là Ngang: 160 ° / Dọc: 160 °.

Loa đồng trục chống nhiễu từ 3.0-inch

Được trang bị 2 loa đồng trục chống nhiễu từ 3.0 inch, M-1071A có thể phát ra âm thanh chất lượng cao. Phạm vi đáp ứng tần số là 130Hz (± 5Hz) ~ 22KHz. M-1071A cũng hỗ trợ đầu ra âm thanh SDI / HDMI qua khe tai nghe 6.35mm.

Nhiều đầu vào / đầu ra đa định dạng

SDI / HDMI

M-1071A hỗ trợ màn hình:

Ngõ vào HD / SD-SDI × 2

Ngõ ra HD / SD-SDI × 2

Ngõ vào HDMI × 1

Ngõ ra HDMI × 1

Thông số VU / PPM và thông số Loudness

Đối với âm thanh nhúng SDI / HDMI

M-1072A có thể hiển thị 2 kênh (ch-1 & 2) của các kênh âm thanh VU / PPM được nhúng SDI / HDMI và đồng hồ đo độ ồn thời gian thực SDI / HDMI. Đồng hồ VU / PPM có màu xanh và sẽ chuyển sang màu vàng khi mức âm thanh vượt quá -20dB và sẽ chuyển sang màu đỏ khi vượt quá -9dB.

Máy đo độ ồn được đánh dấu -26LKFS đến -22LKFS làm mục tiêu thoải mái, được điều chỉnh bởi các tiêu chuẩn ITU và EBU.

Hiển thị biểu đồ Loudness

Bằng dạng sóng

Biểu đồ và độ ồn thời gian thực khó có thể nói cho người dùng biết âm thanh lớn như thế nào. Chúng ta cần ghi lại và đánh dấu các giá trị độ ồn trong một khoảng thời gian và hiển thị biểu đồ có thể kiểm tra mức độ ồn.

Màn hình M-1072A cung cấp biểu đồ độ ồn trong quá trình quay trong khoảng thời gian 1 phút trước và người dùng có thể đặt khoảng thời gian cụ thể để xác định dạng đồ thị.

Hiện thì độ ồn trước đó

Theo biểu đồ

Bên cạnh các biểu thị dạng sóng của các giá trị độ ồn trước đó, màn hình M-1072A cũng thiết kế biểu đồ để thống kê một chương trình  hoàn chỉnh về độ ồn theo thời gian. Người dùng có thể kiểm tra xem hầu hết các giá trị độ ồn được phân phối thành -26LKFS đến -22LKFS.

Biểu đồ màu xanh lục là đếm thời gian hoàn chỉnh và biểu đồ màu tím là tính thời gian người dùng xác định.

Theo dõi âm thanh lissajous theo giai đoạn

Mẫu Lissajous cung cấp phản hồi tức thời về phân phối kênh âm thanh trái / phải trong quá trình remix. Sự định hướng mẫu cho thấy ngay lập tức âm thanh trộn hiện tại được cân bằng hoặc tập trung sang một bên và khoảng cách của điểm đến trung tâm cho thấy mức âm thanh.

Chế độ xem chia màn hình hoặc toàn màn hình

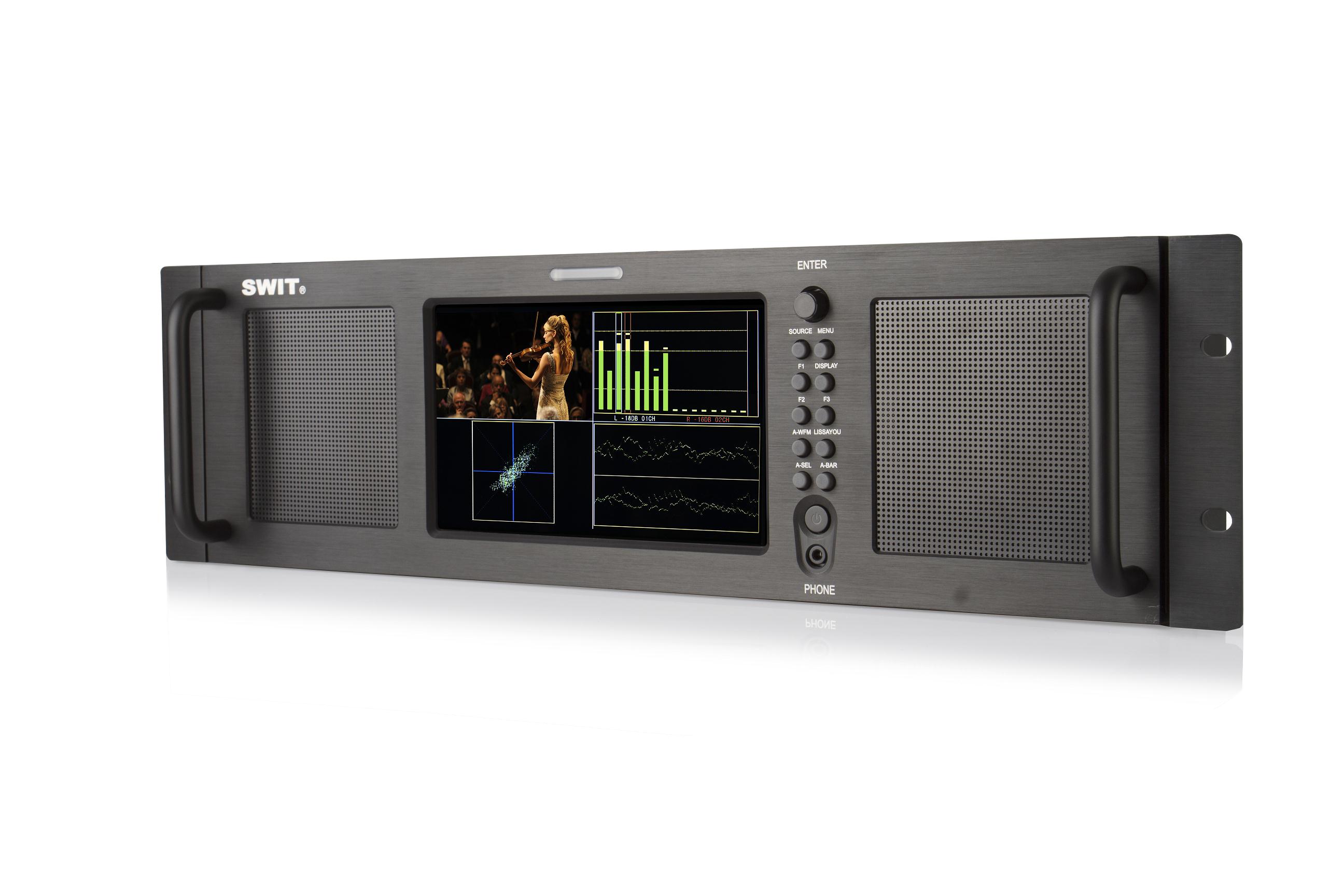

Màn hình LCD 7 "có thể được chia thành 4 phần và ở mỗi phần người dùng có thể cài đặt được, để hiển thị video hoặc một trong hai đồ hoạ âm thanh, bao gồm đồng hồ thời gian thực, dạng sóng, biểu đồ và Lissajous.

Hơn nữa, người dùng cũng có thể thiết lập từng phần để hiển thị toàn màn hình.

Nguồn điện

M-1072A cung cấp ổ cắm XLR 4 chân với đầu vào DC 6.5-17V

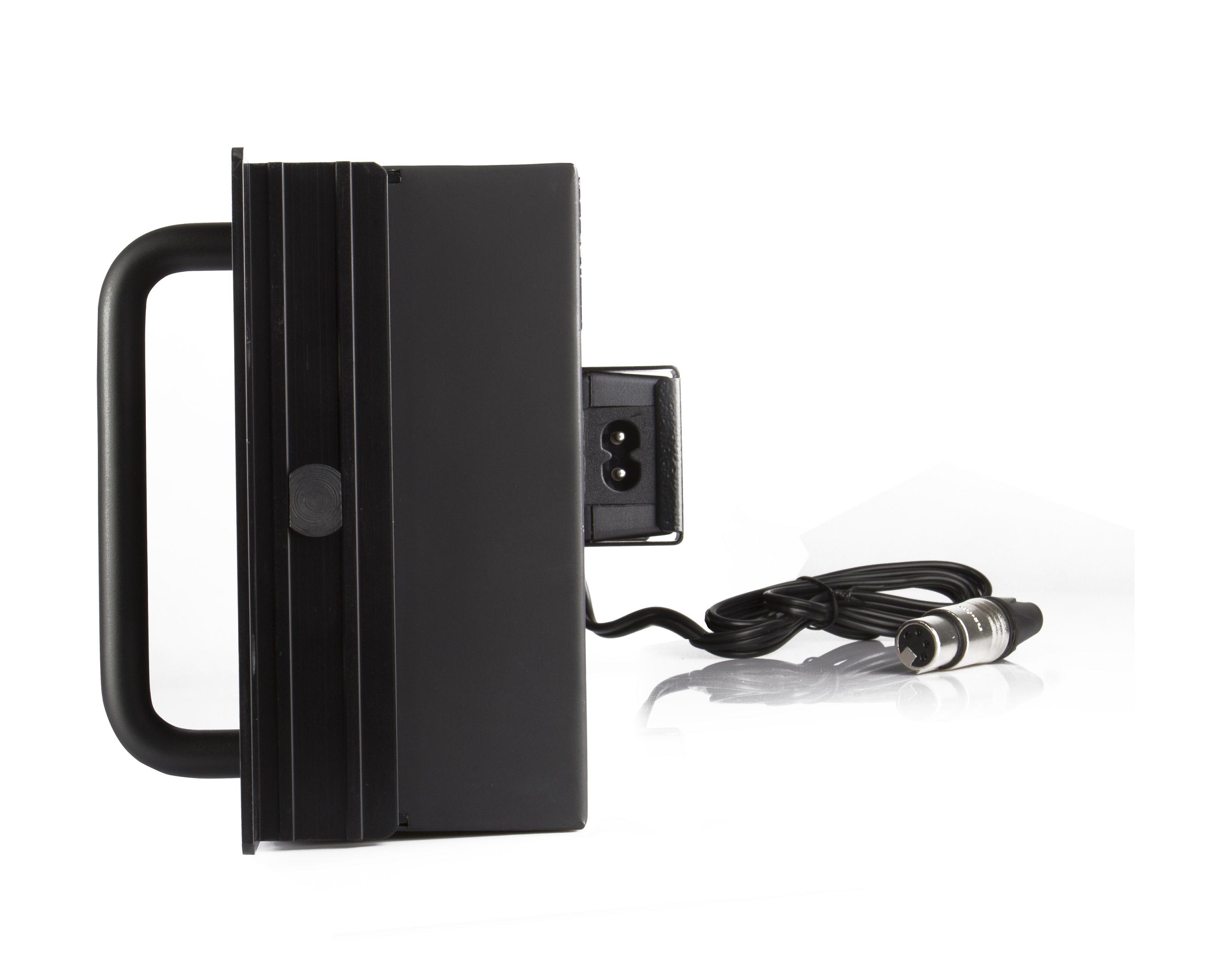

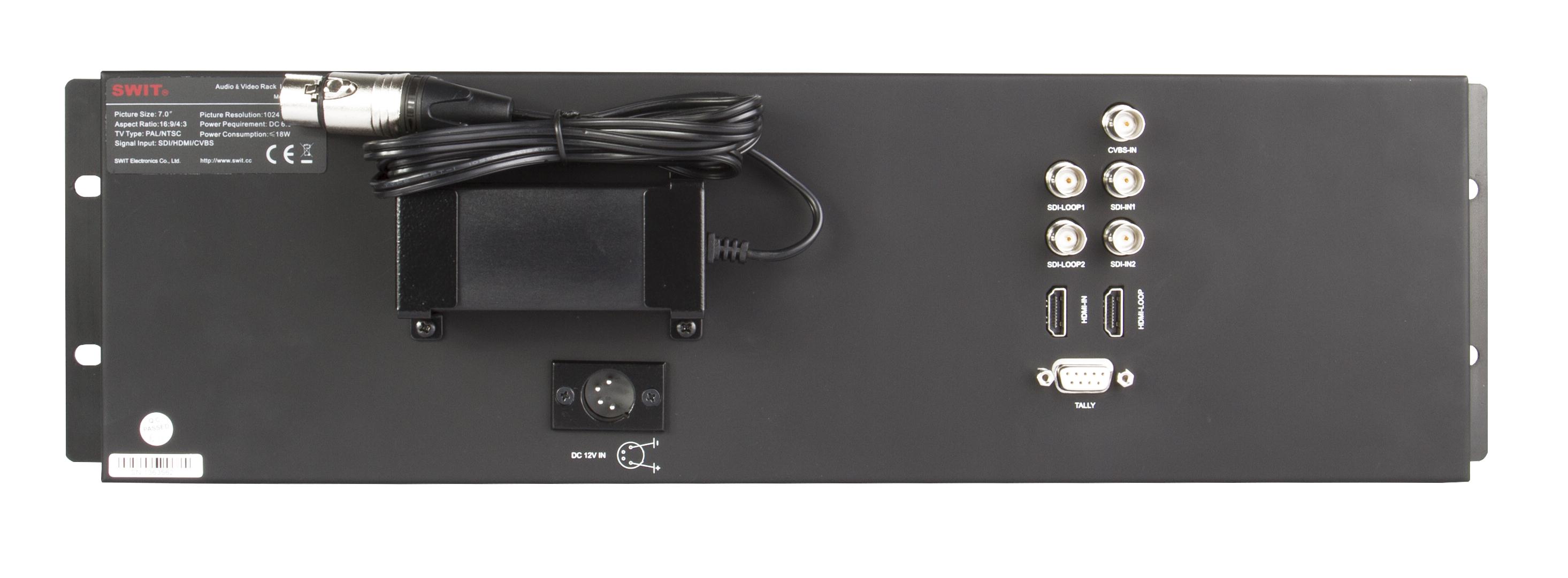

Một bộ chuyển đổi AC-DC được gắn ở mặt sau của màn hình.

Ánh sáng TALLY 3 màu

Có đèn TALLY phía trước cho mỗi màn hình, với 3 màu hiển thị, và được điều khiển qua cổng DB-9 trên bảng điều khiển phía sau.

Các loại tấm pin DV được cung cấp cho tùy chọn, với thiết kế snap-on được thiết kế, xuất nhanh và có thể hoán đổi cho nhau. Có các tấm DV sau để lựa chọn:
