SWIT CW-S300, Bộ truyền tải tín hiệu không dây 3G/HD-SDI (không nén) sử dụng công nghệ WHDI. Dải tần số 5.1-5.9GHz. Khoảng cách truyền 300m với độ trể <1ms. Hỗ trợ 2 kênh SDI truyền tín hiệu âm thanh nhúng.

CW-S300
SDI 300m Hệ thống không dây

◆ Công nghệ WHDI (MIMO / OFDM)

◆ Dải tần số tự do đã được cấp phép 5.1-5.9GHz (tuân thủ quy định về tấn số DFS)

◆ Truyền dẫn tín hiệu 3G / HD-SDI không nén

◆ Khoảng cách truyền 300 mét (Line-of-Sight)

◆ Độ trễ nhỏ hơn 1 millisecond

◆ Công suất ra không dây nhỏ hơn 100mW

◆ 2 kênh SDI truyền âm thanh nhúng

◆ Truyền SDI timecode

◆ Hỗ trợ 3-4 bộ truyền phát làm việc tại một địa điểm

◆ Multicast - 1 phát nhiều thu

◆ Bộ phát sóng nhỏ gọn có thể lựa chọn các tấm DV khác nhau

◆ Vỏ kim loại có độ bền cao

◆ Kết nối phần cứng "sạch"; Plug and Play

Truyền tín hiệu SDI không dây sử dụng công nghệ WHDI

300 mét (LOS)

Hệ thống không dây CW-S300 được dựa trên công nghệ truyền dẫn không dây WHDI, băng tần được cấp phép sử dụng từ 5.1-5.9GHz, tuân thủ theo quy định DFS, hỗ trợ truyền tín hiệu không nén 3G / HD-SDI với khoảng cách truyền lên tới 300m (Line-of-Sight) và độ trễ dưới 1 mili giây. Hệ thống này là sự kết nối phần cứng thuần túy, plug and play, được sử dụng rộng rãi trong các hội nghị rộng, máy bay không người lái, máy ảnh ropeway, steadicam vv

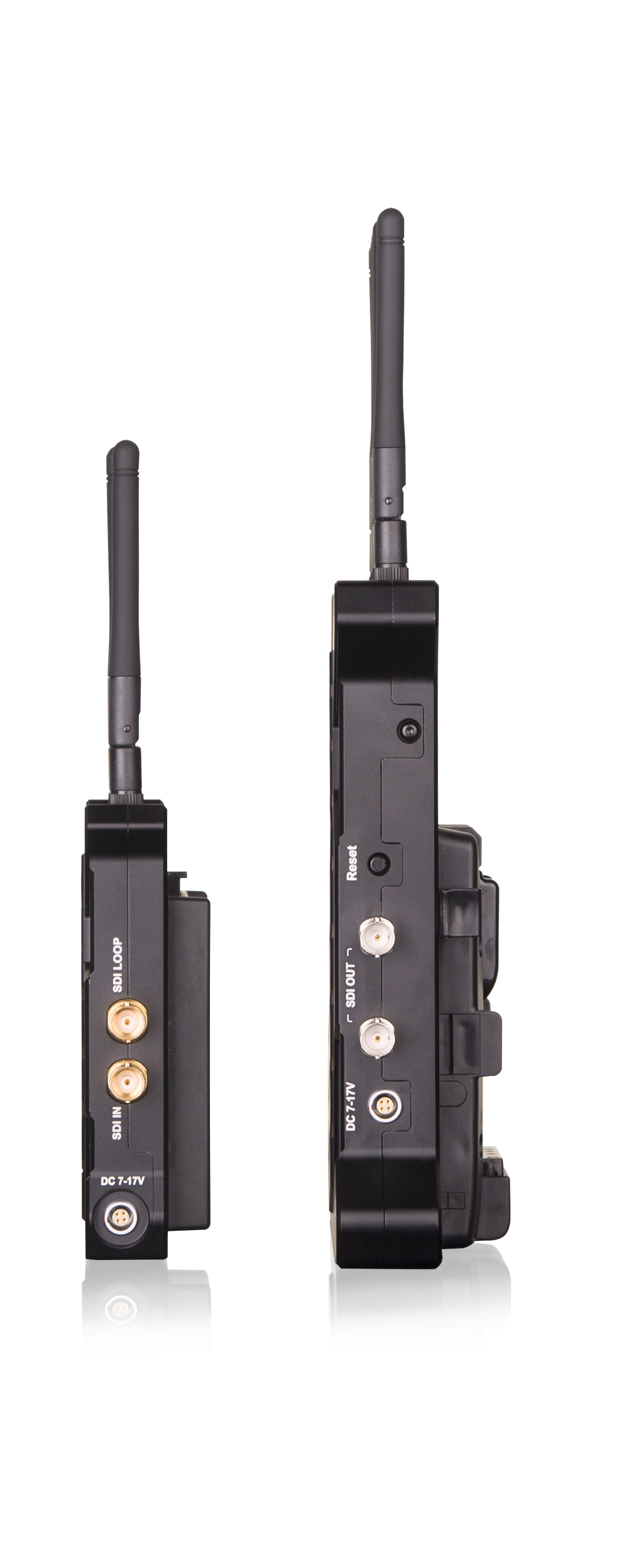

Tín hiệu đầu vào và đầu ra

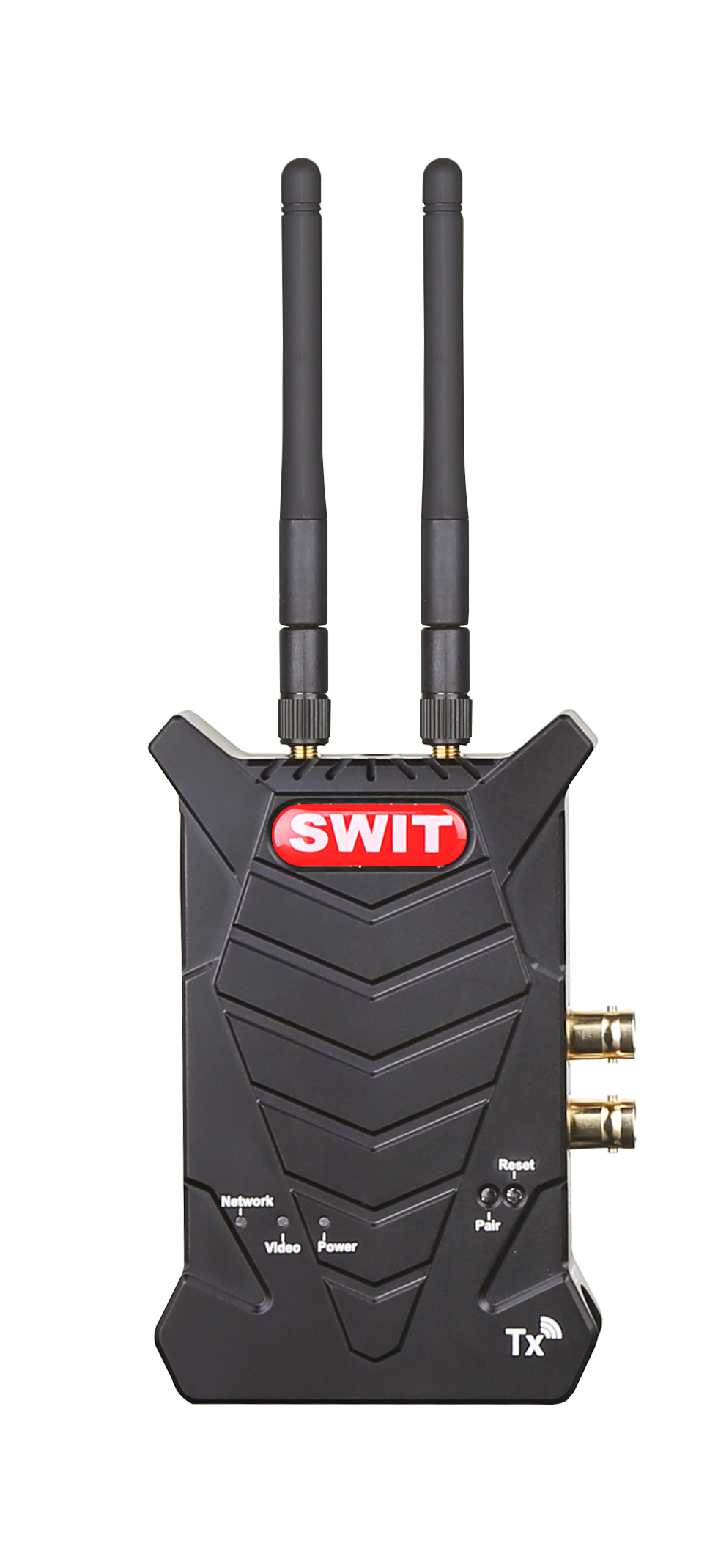

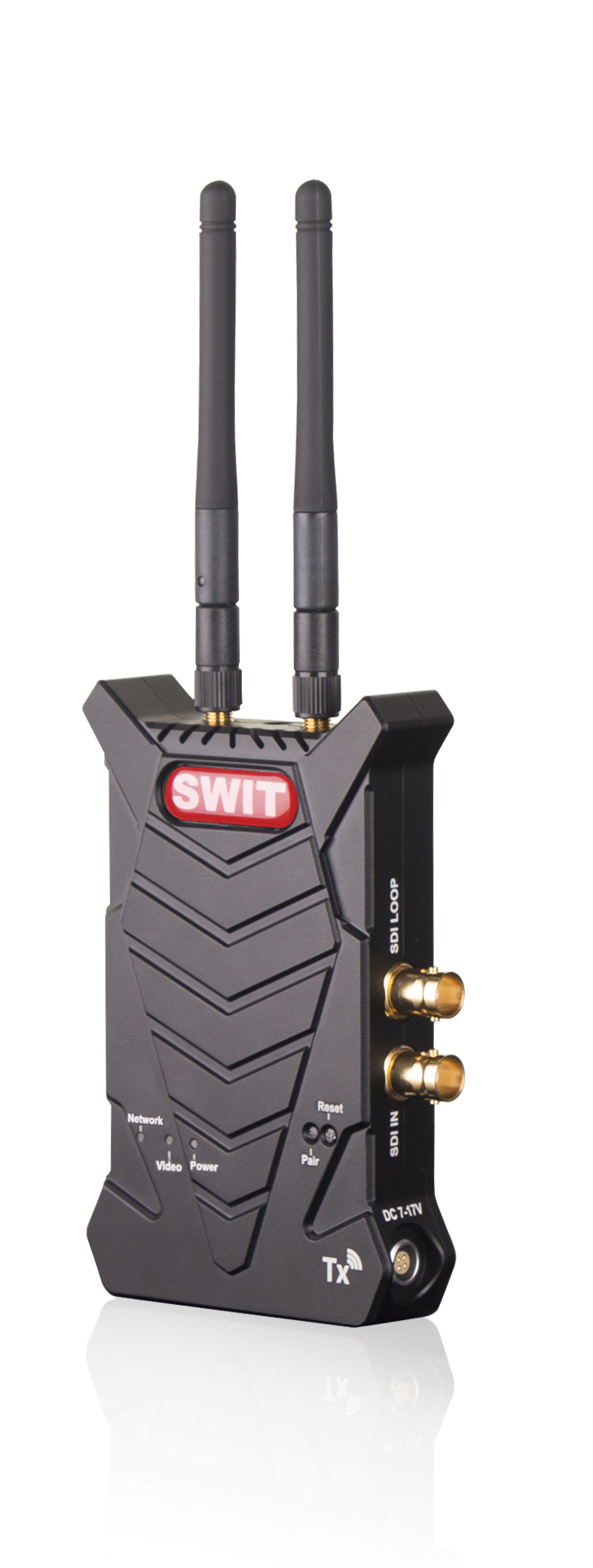

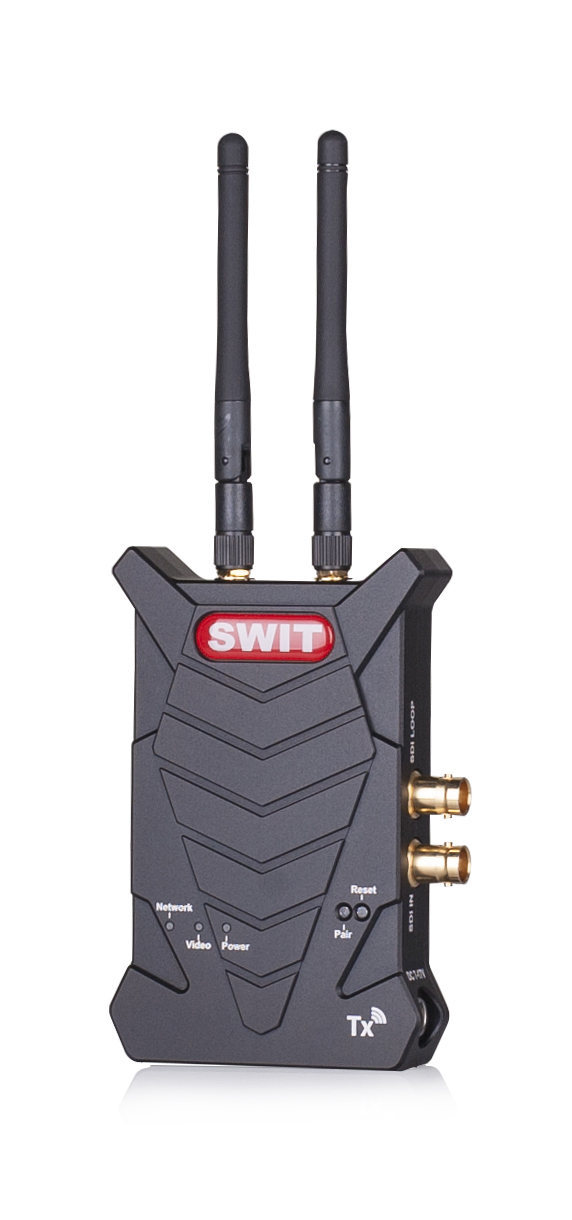

Bộ phát (Tx) có 2 ăng ten omni, hỗ trợ

1x đầu vào 3G / HD-SDI

1x đầu ra vòng lặp 3G / HD-SDI

1x đầu vào DC 7-17V 4-pin LEMO

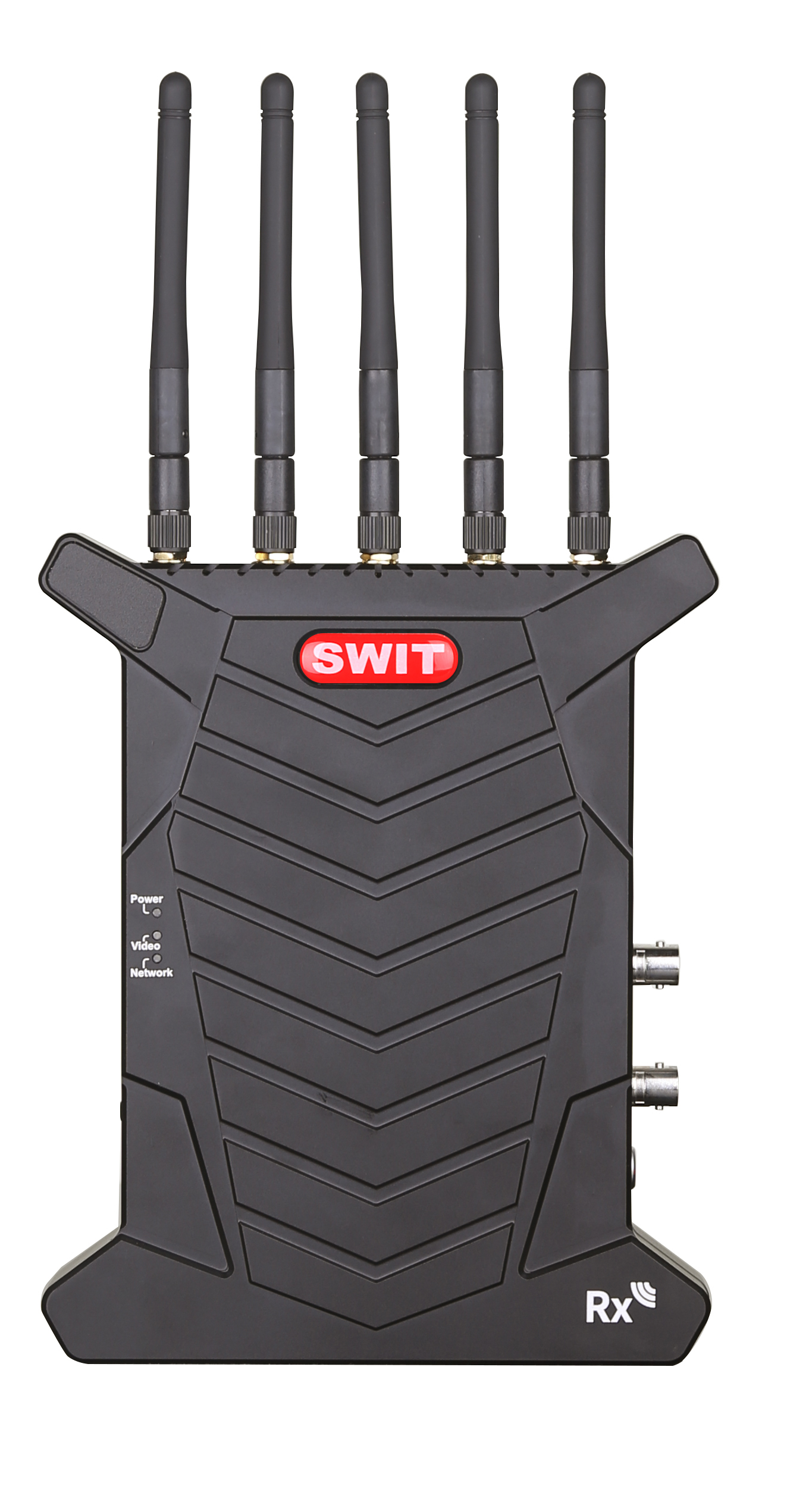

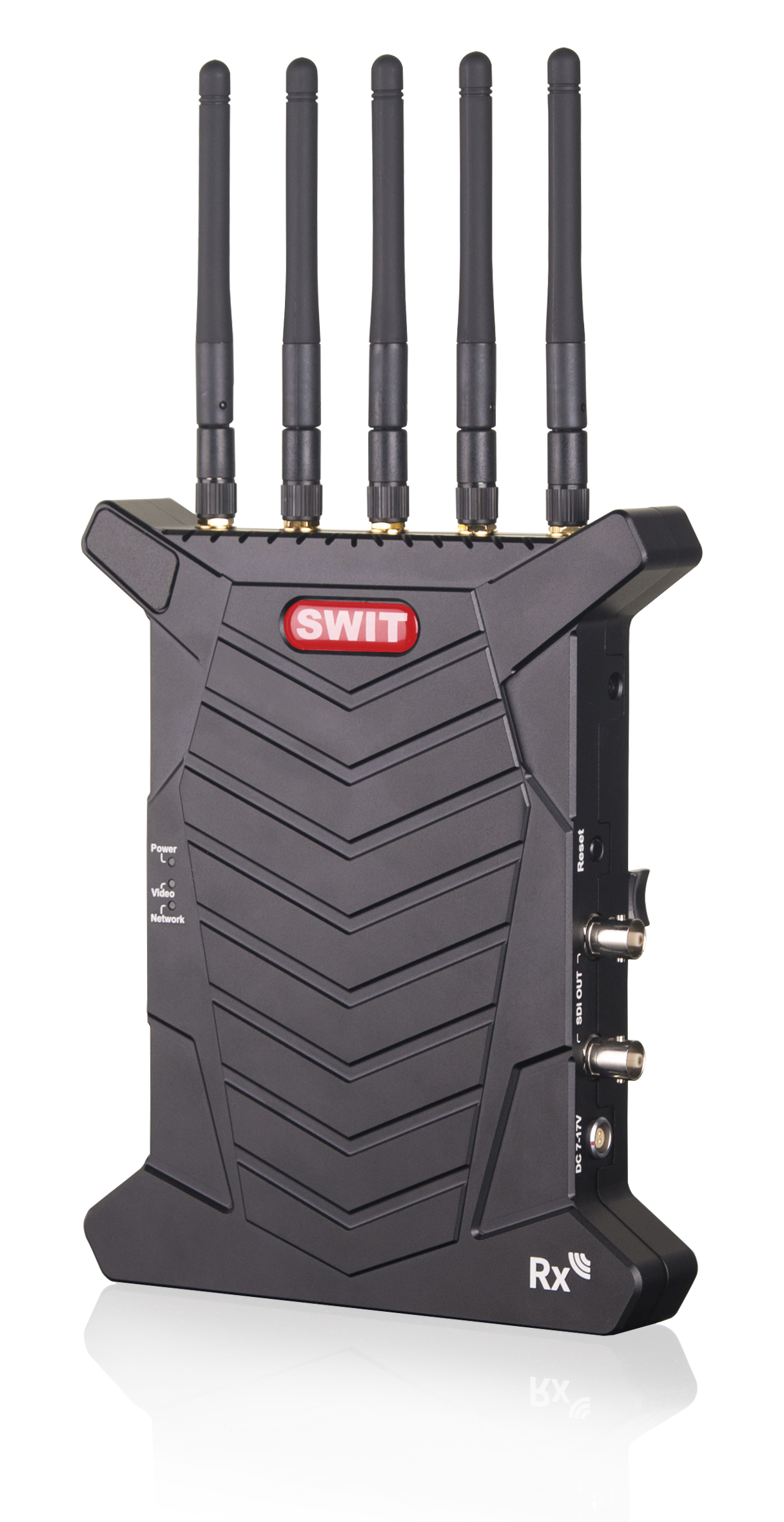

Bộ thu (Rx) có 5 ăng ten omni, hỗ trợ

2x đầu ra 3G / HD-SDI

1x đầu vào DC 7-17V 4-pin LEMO

Định dạng SDI :
1080p60, 1080p59.94, 1080p50
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30;
1080psf23,98, 1080psf24, 1080psf25, 1080psf29.97, 1080psf30;
1080i60, 1080i59.94, 1080i50;
720p60, 720p59.94, 720p5

Khoảng cách truyền 300 mét

3G / HD-SDI, độ trễ ≤1ms

Với Line-of-Sight, CW-S300 hỗ trợ truyền tín hiệu không nén 3G / HD-SDI khoảng cách lên tới 300 mét (1000 feet), với độ trễ dưới 1 mili giây.

Truyền dẫn tín hiệu âm thánh nhúng và timecode

CW-S300 hỗ trợ truyền tải với 2 kênh SDI với âm thanh nhúng (CH1&2), hỗ trợ truyền tải SDI timecode.

Tần số hoạt động 5.1-5.9GHz

Tuân thủ DFS

Hệ thống truyền phát không dây CW-S300 hoạt động ở tần số 5.1-5.9GHz đã được cấp phép và tuân thủ theo các điều khoản của DFS (Dynamic Frequency Switch). Bộ phát và bộ thu được ghép nối để hoạt động. Hỗ trợ 3-4 bộ không dây để làm việc cùng nhau tại một địa điểm.
Công suất ra không dây nhỏ hơn 100mW, điều này sẽ không làm tổn hại đến cơ thể con người.

Thiết lập Multicast

Người dùng có thể ghép tới 4 bộ nhận với 1 bộ phát, để cho phép 1 bộ phát tới nhiều bộ nhận với chế độ Multicast

Nguồn và thiết lập

Bộ phát cần cấp nguồn vào DC 7-17V 4-pin LEMO, và có đĩa gắn pin DV có thể tùy chọn theo loại pin sử dụng:

Bộ nhận cần cấp nguồn vào DC 7-17V 4-pin LEMO và hỗ trợ chuẩn gắn loại V-mount hoặc Gold mount tùy chọn.
